Halis- Zafira B, 2006, 19CDTI, 110kW

Ukažte ostatním svojí Zafiru
Odpovědět
Uživatelský avatar
milosh
Administrátor
Příspěvky: 6143
Registrován: 02 kvě 2008, 21:03
Bydliště: Ústecko

Re: Halis- Zafira B, 2006, 19CDTI, 110kW

Příspěvek od milosh »

Proč nemáš tu kameru na straně u spolujezdce?
SLEDUJ MŮJ OPEL YOUTUBE KANÁL ať ti neutečou nová videa, která budou letos pravidelně vycházet
Reklama


Uživatelský avatar
mironto
Příspěvky: 927
Registrován: 08 lis 2013, 10:28

Re: Halis- Zafira B, 2006, 19CDTI, 110kW

Příspěvek od mironto »

Pozri ebay.de, cena okolo 40-70€. Pri vacsine pisu, ze odparovane. Alebo skus allegro.pl, tam zozenies aj za 10. Ak nebude odparovane, stale to mozes obist, ako mmiloss, ktory prepajkoval EEPROMy medzi REC modulmi :lol:
https://www.opel-astra-h.cz/forum/viewtopic.php?t=9172
Uživatelský avatar
Halis
Příspěvky: 209
Registrován: 30 srp 2011, 20:51
Bydliště: Mělník

Re: Halis- Zafira B, 2006, 19CDTI, 110kW

Příspěvek od Halis »

milosh píše:Proč nemáš tu kameru na straně u spolujezdce?
Miloši je to jednoduché, kameru jsem chtěl mít blízko zpětného zrcátka (přívod napětí) a jelikož na straně spolujezdce stěrače v místě chtěného umístění kamery nestírají čelní sklo, tak šla na stranu řidiče. Vůbec ničemu nepřekáží (stínítko, výhled) a zabírá bez problému vše před autem. Bál jsem se, že bude překážet dešťový senzor, ale myslím si, že je to naprosto v pohodě.
https://www.youtube.com/watch?v=y3SyvCS ... e=youtu.be Kvalita po nahrání videa na YT je teda opravdu příšerná, v PC je to o poznání lepší.
Opel Zafira B, Z19DTH, 2006

Obrázek
Uživatelský avatar
Halis
Příspěvky: 209
Registrován: 30 srp 2011, 20:51
Bydliště: Mělník

Re: Halis- Zafira B, 2006, 19CDTI, 110kW

Příspěvek od Halis »

mironto píše:Pozri ebay.de, cena okolo 40-70€. Pri vacsine pisu, ze odparovane. Alebo skus allegro.pl, tam zozenies aj za 10. Ak nebude odparovane, stale to mozes obist, ako mmiloss, ktory prepajkoval EEPROMy medzi REC modulmi :lol:
https://www.opel-astra-h.cz/forum/viewtopic.php?t=9172
Hloupě se zeptám, ale jak zjistím jaký mám ident REC?
Opel Zafira B, Z19DTH, 2006

Obrázek
Stan.
Příspěvky: 1519
Registrován: 16 pro 2010, 18:58
Bydliště: Jižní Čechy

Re: Halis- Zafira B, 2006, 19CDTI, 110kW

Příspěvek od Stan. »

Halis píše:
mironto píše:Pozri ebay.de, cena okolo 40-70€. Pri vacsine pisu, ze odparovane. Alebo skus allegro.pl, tam zozenies aj za 10. Ak nebude odparovane, stale to mozes obist, ako mmiloss, ktory prepajkoval EEPROMy medzi REC modulmi :lol:
https://www.opel-astra-h.cz/forum/viewtopic.php?t=9172
Hloupě se zeptám, ale jak zjistím jaký mám ident REC?
Na tom bílém štítku je označen Ident, zde je to Ident HG. https://www.xdalys.lt/en/module-rec-ope ... fuse-boxes
Astra H Z16XEP HB 10/2006 / Astra F X16SZ HB 5/1993
Uživatelský avatar
Halis
Příspěvky: 209
Registrován: 30 srp 2011, 20:51
Bydliště: Mělník

Re: Halis- Zafira B, 2006, 19CDTI, 110kW

Příspěvek od Halis »

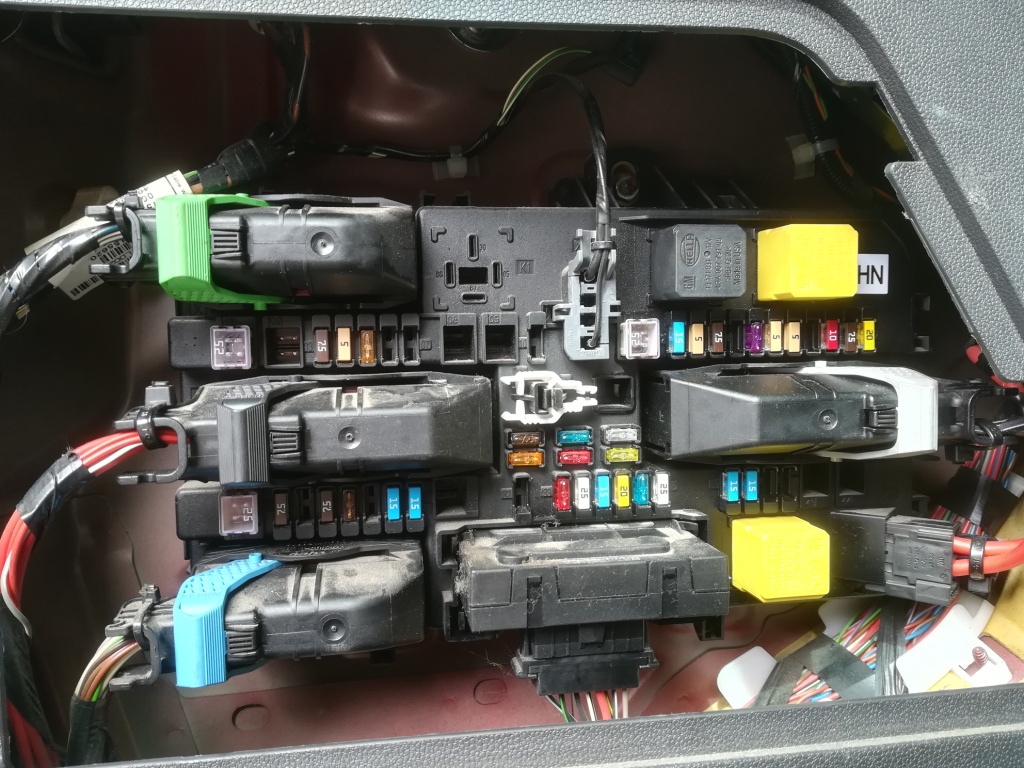

Takže ident REC mám HN. Je to škoda, protože jsem našel REC s identem HQ za 1500,-Kč v Praze.
Přílohy
zadní elektrické centrum (REC) - Copy.jpg
Naposledy upravil(a) Halis dne 28 kvě 2019, 10:31, celkem upraveno 1 x.
Opel Zafira B, Z19DTH, 2006

Obrázek
Uživatelský avatar
Halis
Příspěvky: 209
Registrován: 30 srp 2011, 20:51
Bydliště: Mělník

Re: Halis- Zafira B, 2006, 19CDTI, 110kW

Příspěvek od Halis »

mironto píše:Tu mas za 27€
https://www.ebay.de/itm/202684377570
Díky za snahu, ale ebay není pro mě. Nemám tam registraci, účet v Pay-Pal a neovládám cizí jazyk, proto musím hledat u nás v inzerátech nebo po vrakovištích. Vím, že to bude nejspíš běh na dlouhou trať, protože je auto skoro v plné výbavě, dovoz z Německa a označení to mělo ELEGANCE.
Opel Zafira B, Z19DTH, 2006

Obrázek
PepaS
Příspěvky: 911
Registrován: 11 kvě 2009, 11:35
Bydliště: Lysá nad Labem
Kontaktovat uživatele:

Re: Halis- Zafira B, 2006, 19CDTI, 110kW

Příspěvek od PepaS »

1) Abys skutečně vyloučil chybu kabeláže a konektorů, tak do kabelového konektoru REC/XR1/44 (NE do konektoru modulu REC!) připoj +12V a ověř, že žárovka svítí. Nevím jakým způsobem si ověřoval propojení mezi REC/XR1/44 a žárovkou – pokud se použije nějaký „pípák“, pro který může být i 10 Ohm odpor zkrat (píp, píp, ... ), tak to stále nic neznamená. Přes těch 10 Ohmu (hodnotu ber jako příklad – může vzniknout jako přechodový odpor v krimpovaných spojích vodičů a kontaktů) žárovku REC nerozsvítí a vyhodnotí jako prasklou.

2) Zkus přes OP-COM test výstupních členů REC, brzdové světlo. Při těchto testech se totiž neprovádí kontrola funkce a spínač funguje v trošku jiném režimu.

3) Pokud se žárovku rozsvítit nepodařilo, bude skutečně problém v REC. Nyní záleží na tvých schopnostech a možnostech – REC lze asi opravit nebo koupit nové. Pokud trošku rozumíš elektronice nebo máš ve svém okolí někoho, kdo elektronice rozumí, je možné se podívat REC na zoubek. Pokud ne, tak zde na fóru určitě najdeš někoho, kdo ti nové REC koupí na allegro.pl nebo ebay.com (jen nesmíš čekat záruku) ...

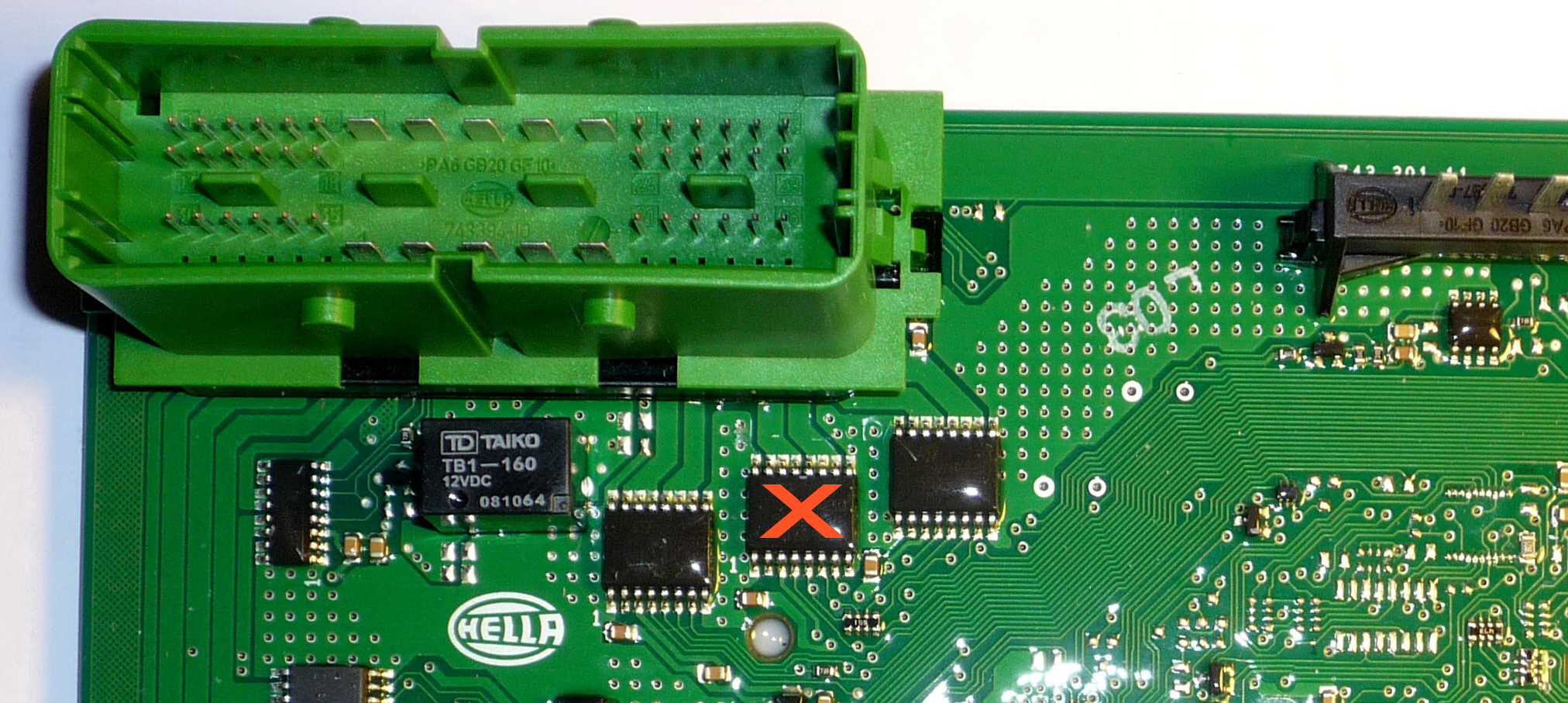

REC lze poměrně snadno rozebrat – na přiloženém obrázku je pohled na hlavní desku plošných spojů s elektronikou.
Obrázek

Chyba bude buď v propojení integrovaného obvodu (IO VND830 – žádné relé tam nenajdeš) označeného křížkem s konektorem XR1 (zelený) – může se stát, že praskne pájený spoj pinu konektoru. Snadno lze proměřit, zda-li jsou propojené vývody VND830 č. 10,11 a 12 s pinem XR1/44.

Obrázek

Pokud jsou propojené vývody VND830 č. 10,11 a 12 s pinem XR1/44, potom je velmi pravděpodobně VND830 po smrti. Tento obvod se bohužel již nevyrábí, ale lze ho vzít z jakéhokoliv jiného REC a vyměnit. Toto samozřejmě už vyžaduje jisté znalosti a hlavně zkušenost s prací s SMD součástkami.

Jo, plošný spoj je impregnován silikonovým lakem, takže při měření je potřeba silikon propíchnou.
http://www.PepaS.cz - vše o češtině, slovenštině a o Modulu Komfortní Jednotky pro OPEL
Uživatelský avatar
Halis
Příspěvky: 209
Registrován: 30 srp 2011, 20:51
Bydliště: Mělník

Re: Halis- Zafira B, 2006, 19CDTI, 110kW

Příspěvek od Halis »

RE PepaS: Děkuju ti za reakci. Tak proměřoval jsem to přesně jak jsi psal, vzal jsem multimetr a pípákem jsem to propojil, jak mi bylo psáno. Op-Comem jsem dělal test výstupních členů a právě se mi nerozsvítila ta žárovka, která rozsvěcí obrysové a brzdové světlo, vše ostatní svítilo normálně (3 brzdové světlo, blinkry a zpátečka).
To "fotbalové hřiště" nemám u koho nechat spravovat. :)
Pokud by se někdo pro můj záměr výměny REC obětoval, rád to přivítám a samozřejmě se s ním vyrovnám
Opel Zafira B, Z19DTH, 2006

Obrázek
