Návod na instalaci držáku jednotky MKJ v Opel Zafira B

Následující návod je určen pro ty majitele Zafiry B, kteří si zakoupili, nebo plánují zakoupit jednotku MKJ a chtějí mít tuto jednotku snadno přístupnou.

K tomuto účelu by měl sloužit držák konektoru OBD, do kterého se jednotka MKJ zasouvá a který drží v původním otvoru OBD konektoru. Při jeho navrhování jsme se snažili o maximální jednoduchost montáže a minimální zásah do plastů v okolí OBD zásuvky. Držák lze nainstalovat pouze do vozů s manuální převodovkou. U vozů s automatickou převodovkou je nedostatek místa pro jeho umístění.

Držáky budou dostupné u mne (RomanK) v Brně nebo u Pepy (PepaS) v Lysé nad Labem a budou za cenu 100 Kč/kus.

Kliknutím na obrázek se otevře okno s větším obrázkem.

Montáž:

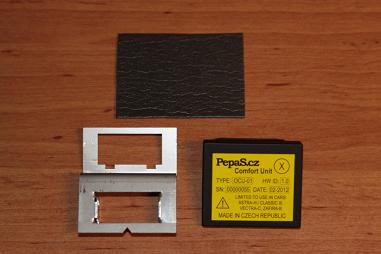

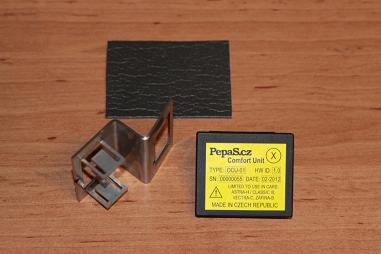

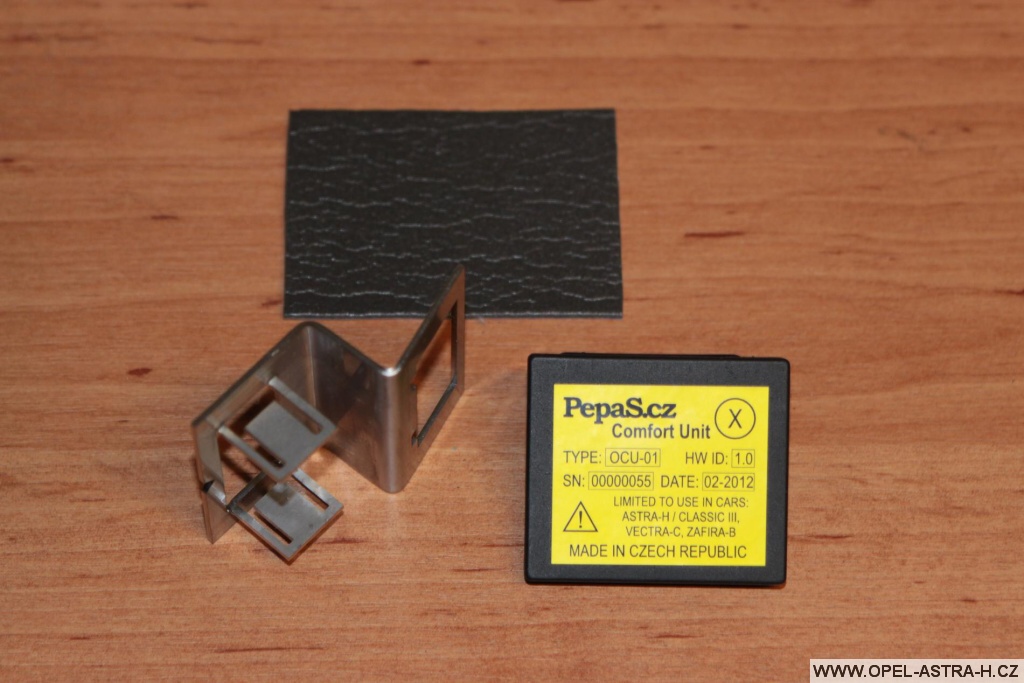

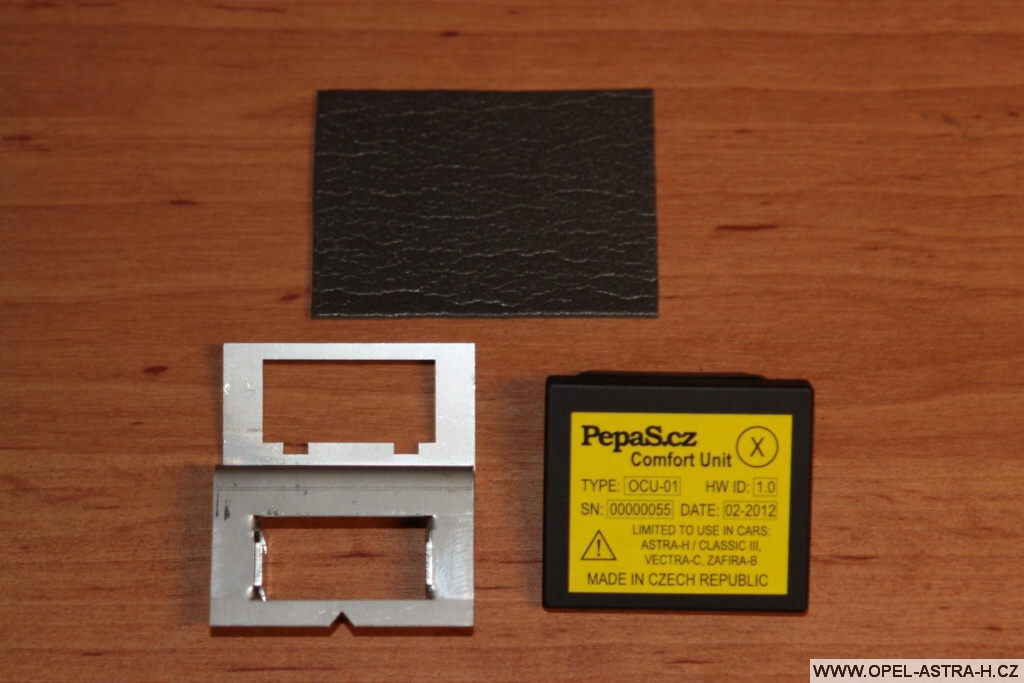

Obr. 1 a 2 – Jednotka MKJ, držák konektoru OBD a tlumící páska.

Návod na instalaci držáku jednotky MKJ v Opel Zafira B Návod na instalaci držáku jednotky MKJ v Opel Zafira B

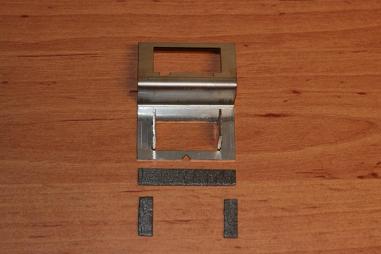

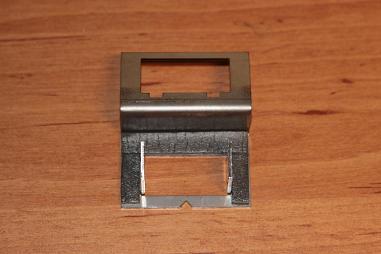

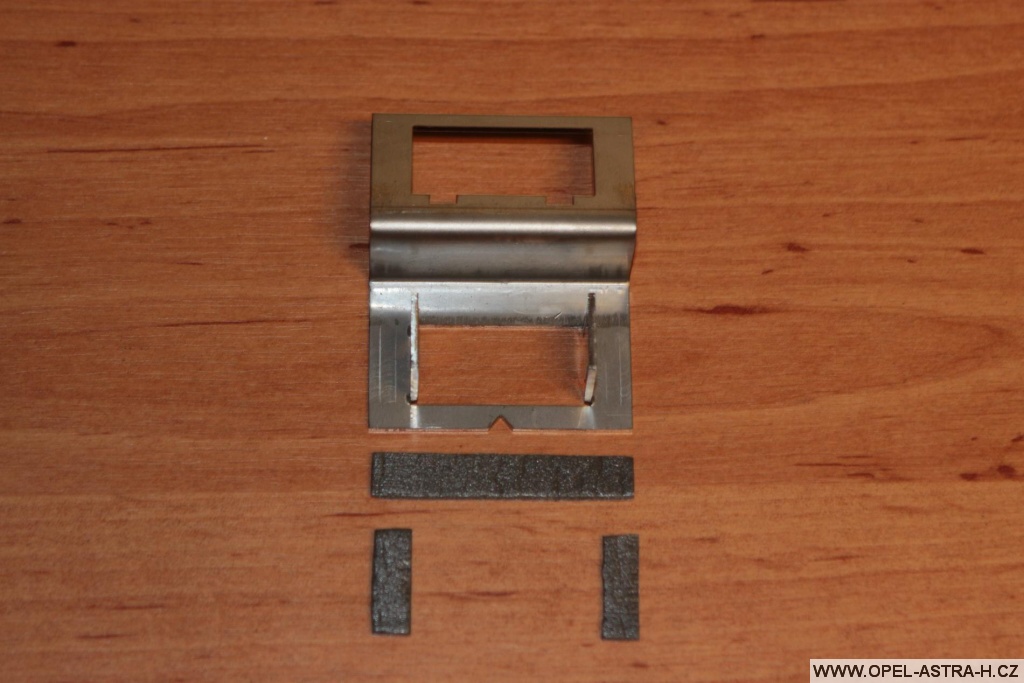

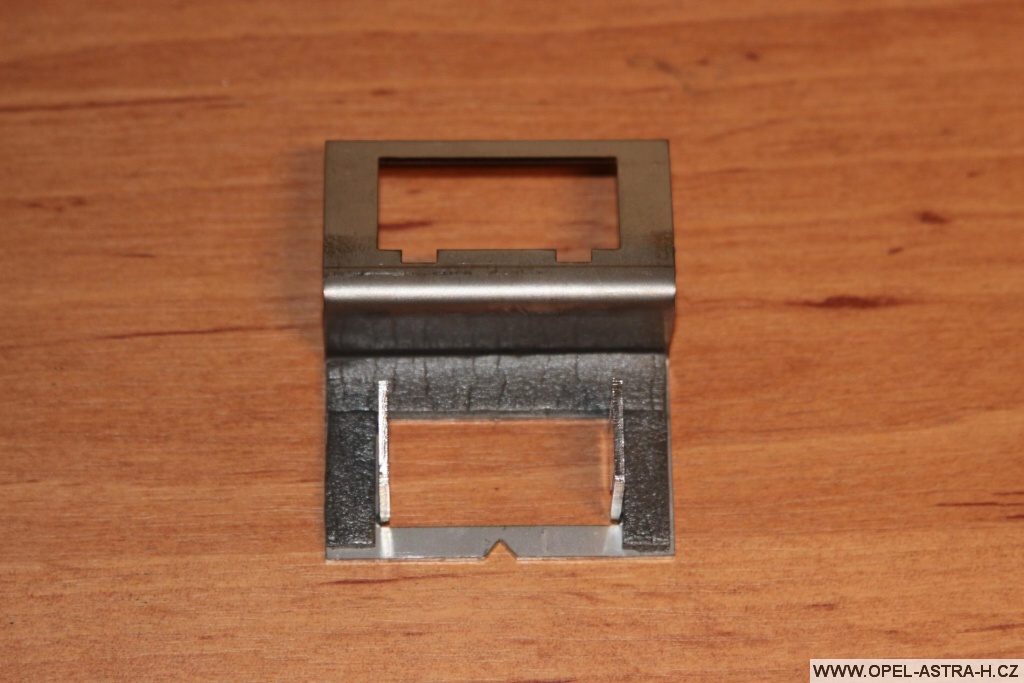

Obr. 3 a 4 – Z tlumící pásky odstřihneme proužky potřebné šířky a nalepíme je na držák.

Návod na instalaci držáku jednotky MKJ v Opel Zafira B Návod na instalaci držáku jednotky MKJ v Opel Zafira B

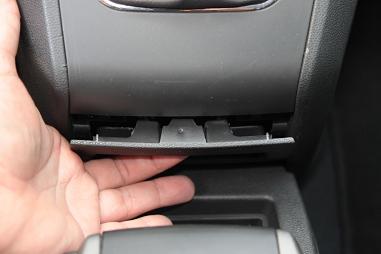

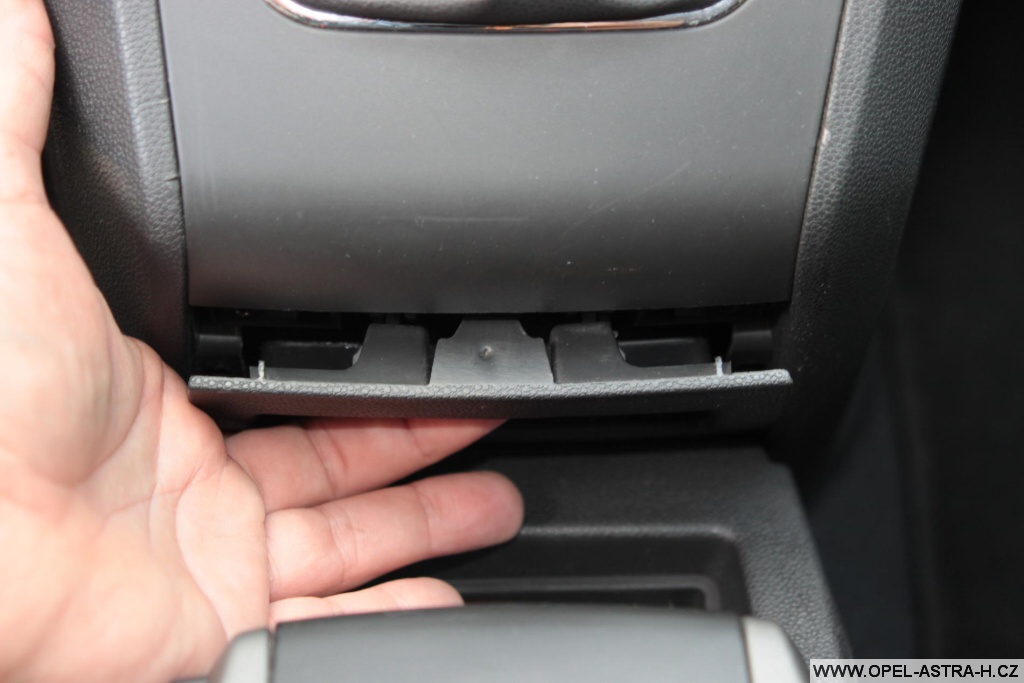

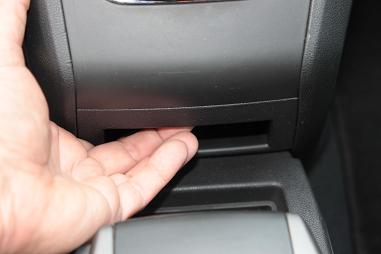

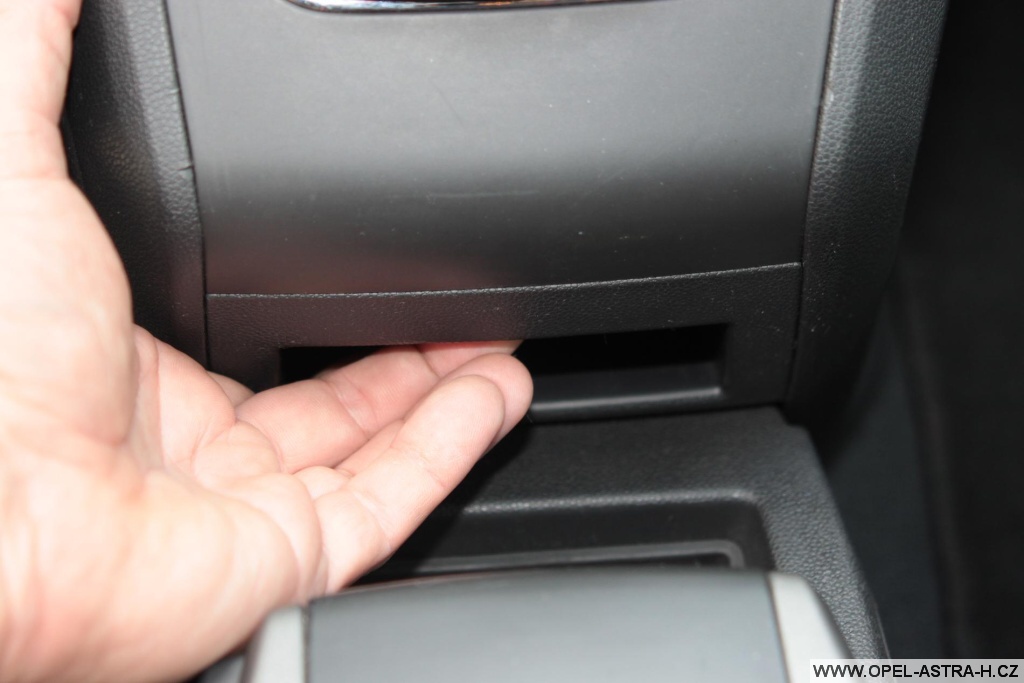

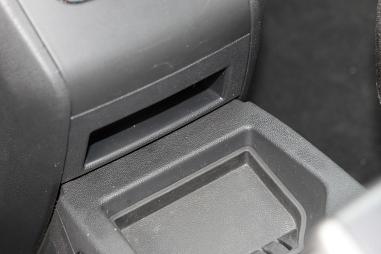

Obr. 5 a 6 – Tahem prsty směrem nahoru a k sobě odklopíme krytku diagnostické zásuvky (popř. popelníku).

Návod na instalaci držáku jednotky MKJ v Opel Zafira B Návod na instalaci držáku jednotky MKJ v Opel Zafira B

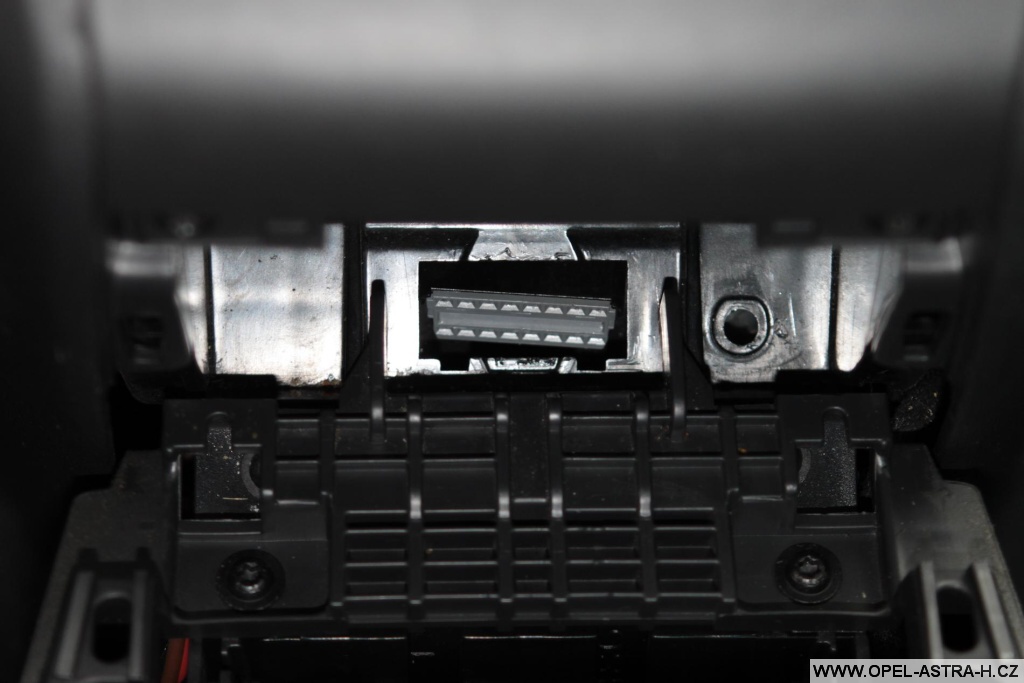

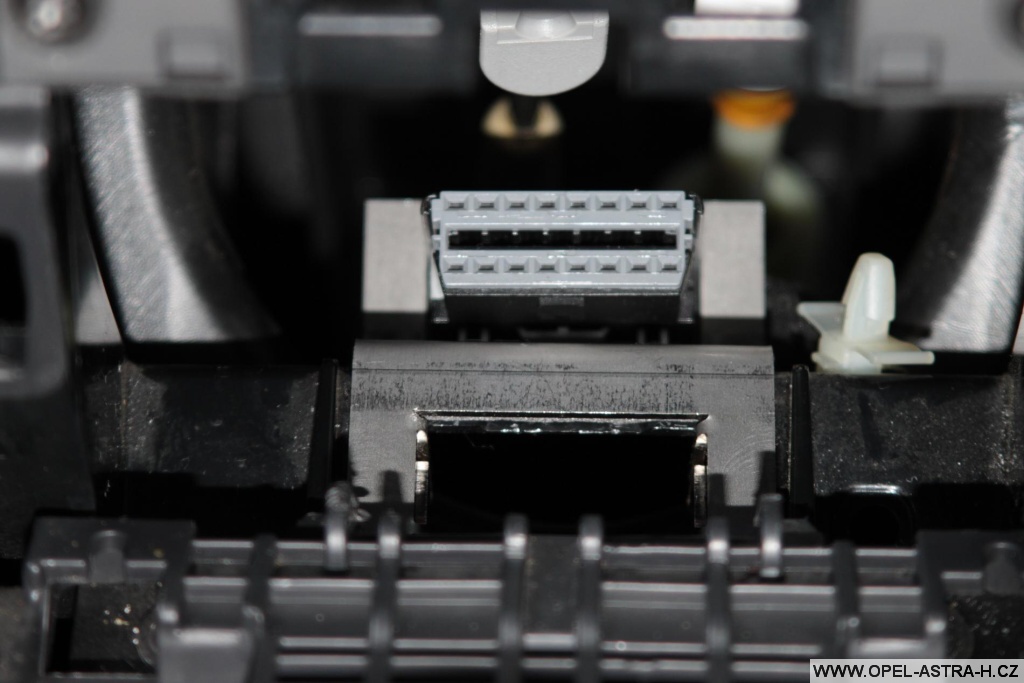

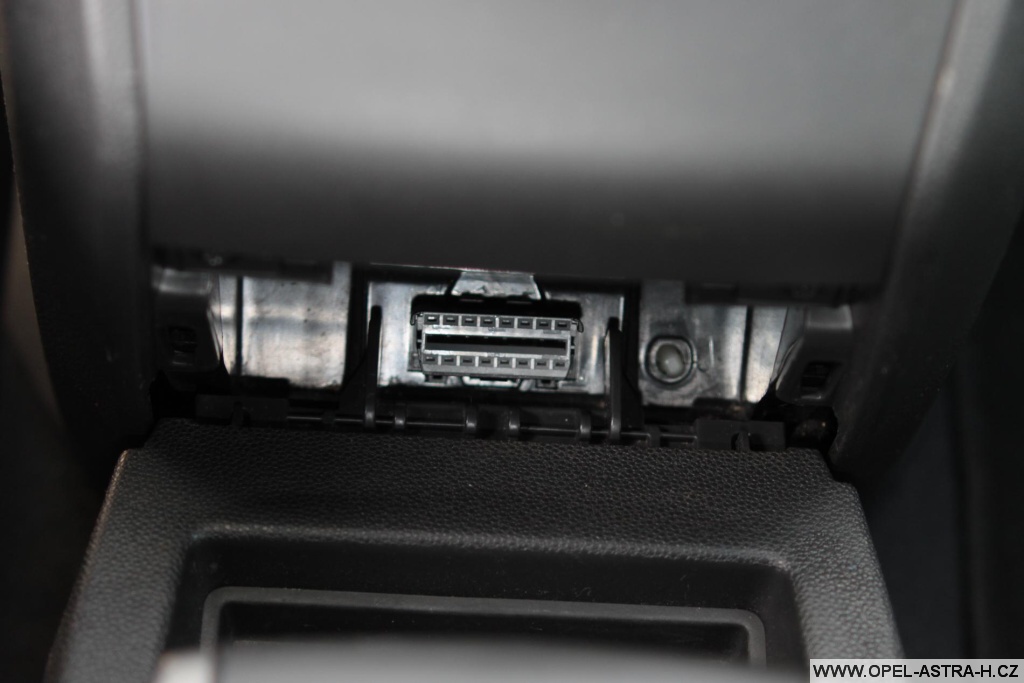

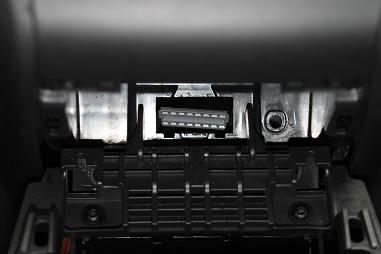

Obr. 7 – Na obrázku vidíme diagnostický konektor a napravo od něj bílou sponu držící vespod kabel.

Návod na instalaci držáku jednotky MKJ v Opel Zafira B

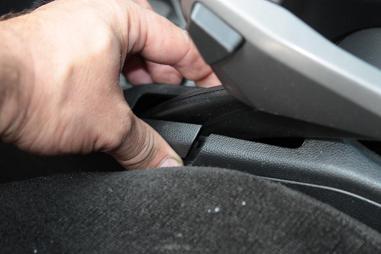

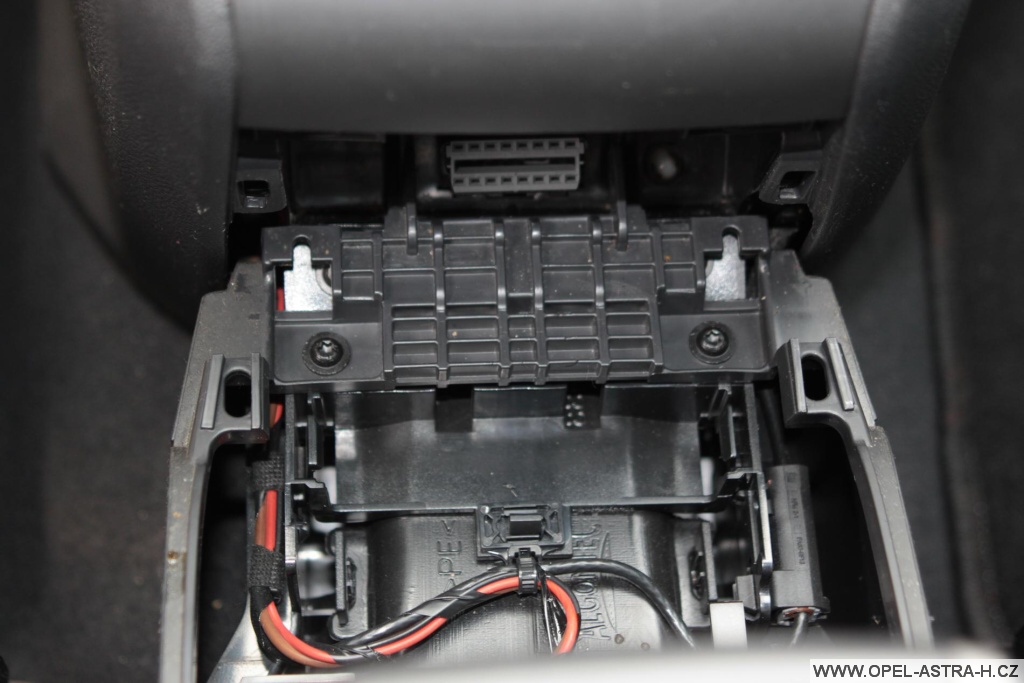

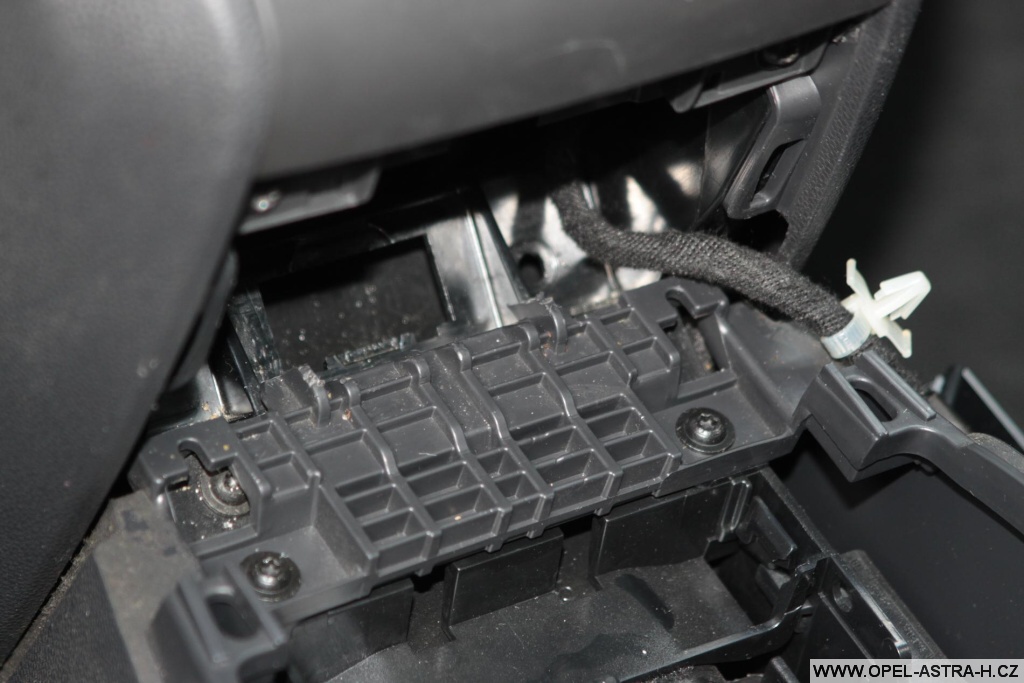

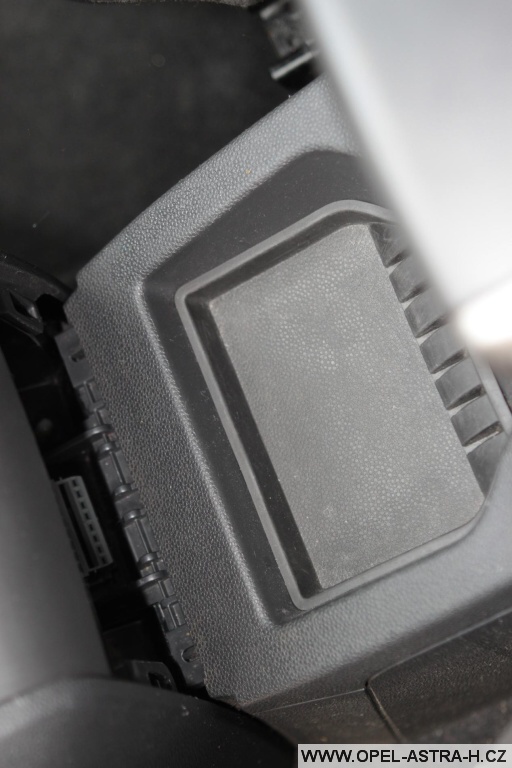

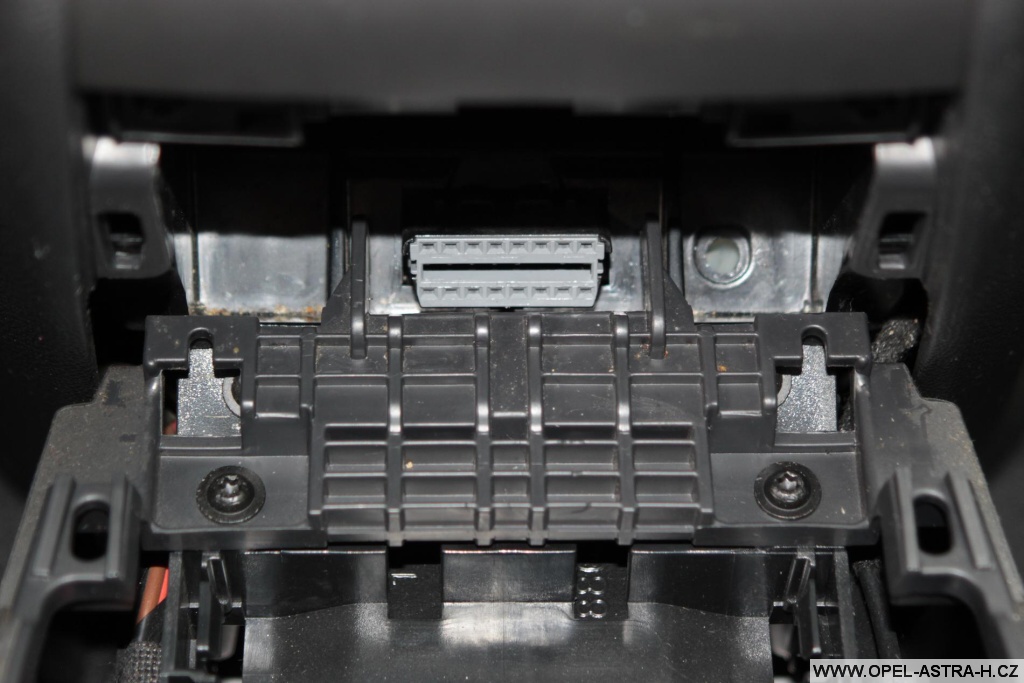

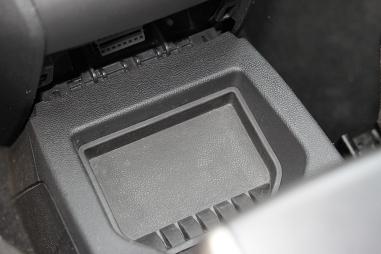

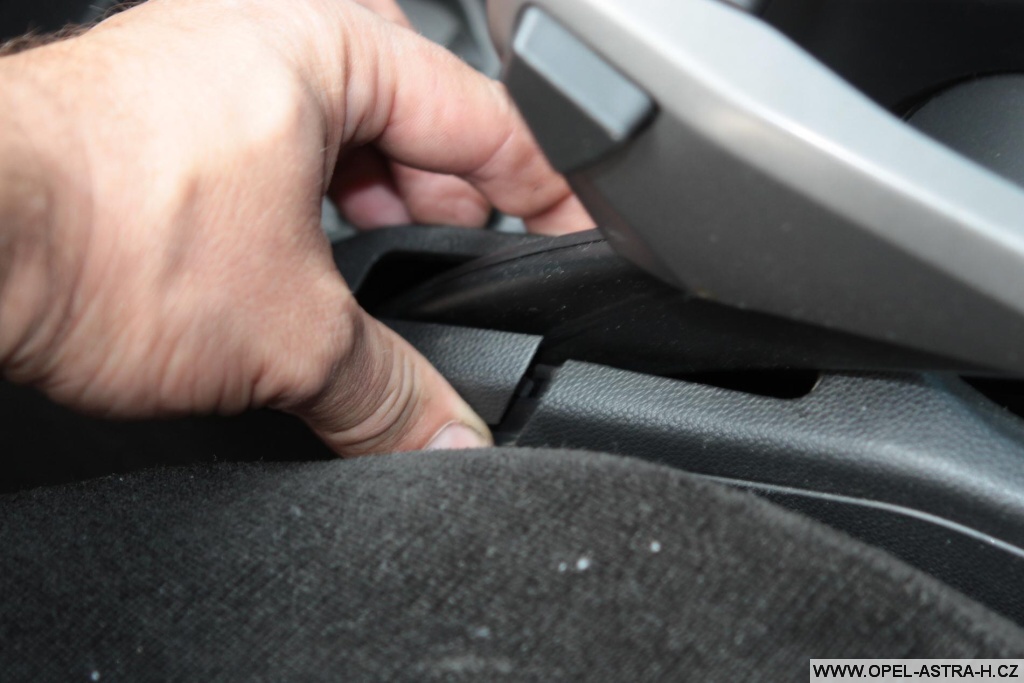

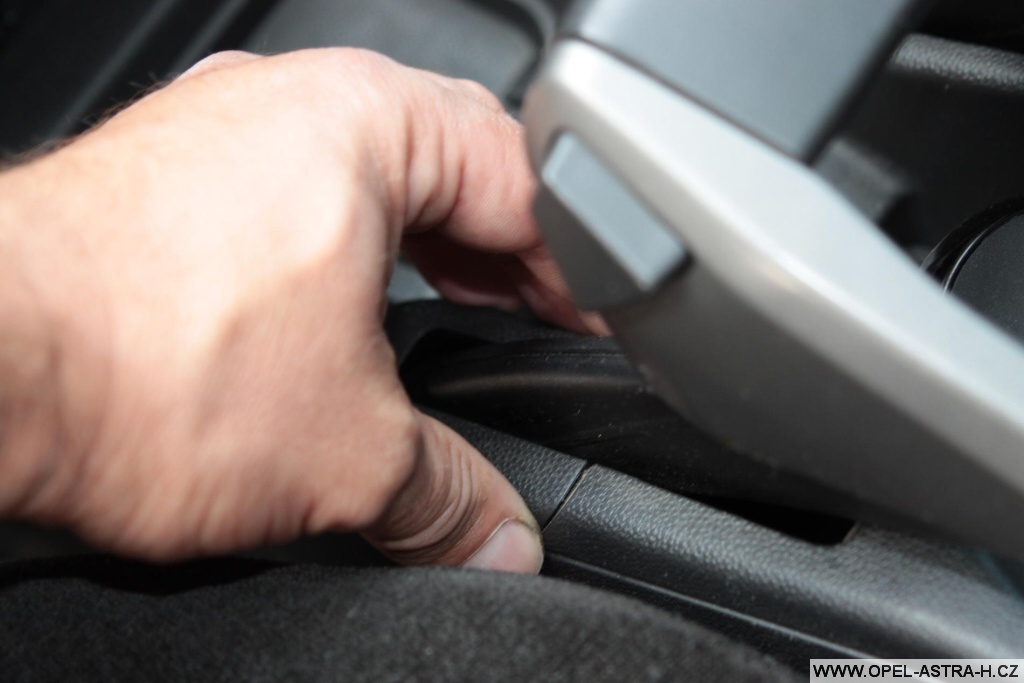

Obr. 8, 9, 10 a 11 – Pro lepší přístup ke konektoru OBD je třeba vycvaknout plast pod ruční brzdou (obr. 8). Plast uchopíme silně v místech dle obrázku 9 a táhneme směrem nahoru. Může být zapořebí obou rukou a táhnout zároveň po obou stranách.

Návod na instalaci držáku jednotky MKJ v Opel Zafira B Návod na instalaci držáku jednotky MKJ v Opel Zafira B

Návod na instalaci držáku jednotky MKJ v Opel Zafira B Návod na instalaci držáku jednotky MKJ v Opel Zafira B

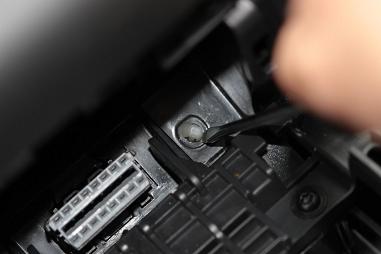

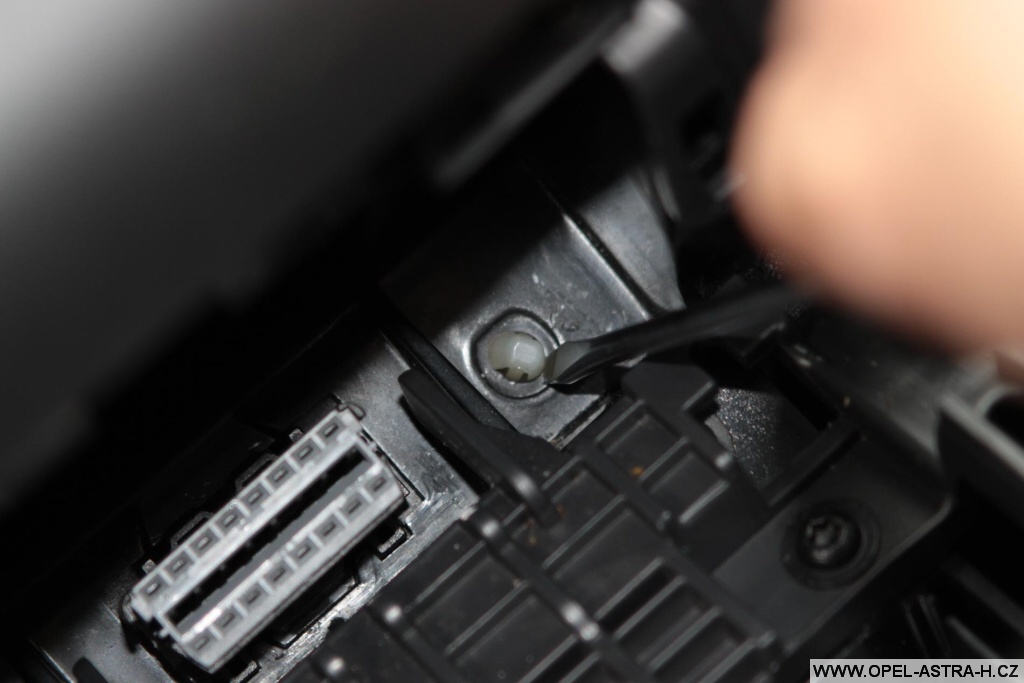

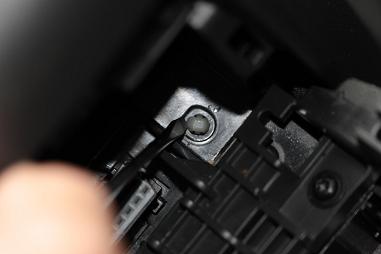

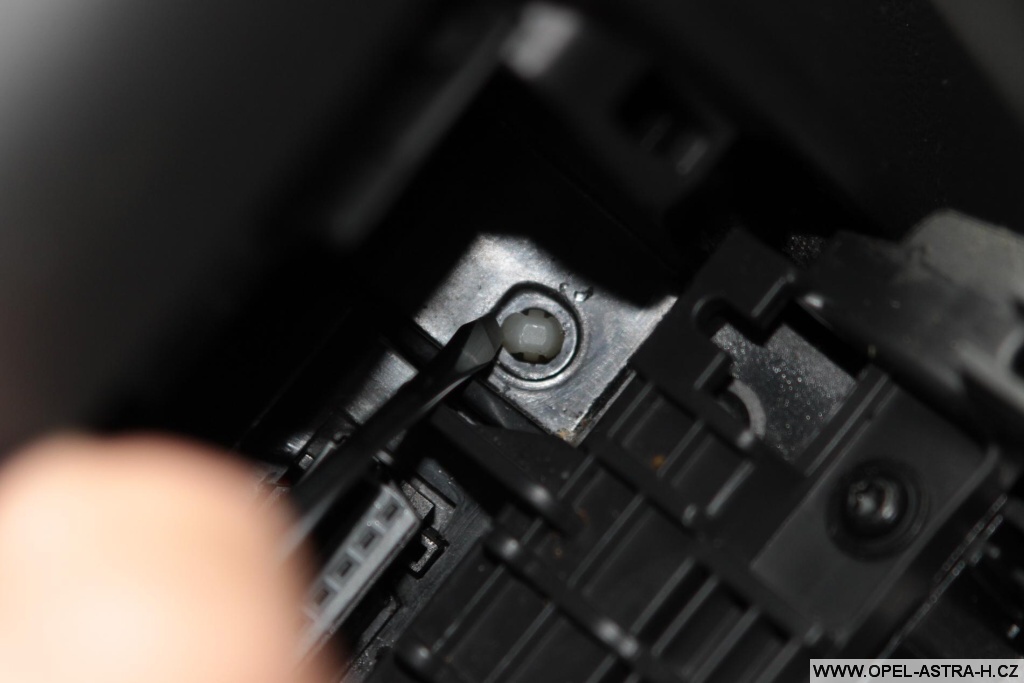

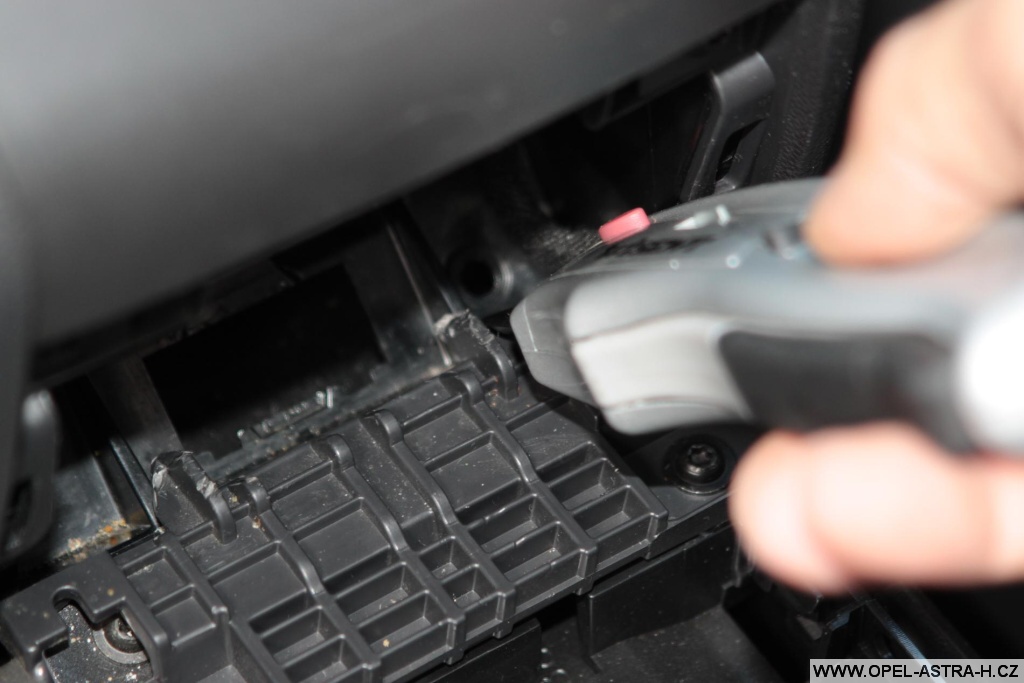

Obr. 12, 13 a 14 – Pomocí plochého šroubováku odjistíme kabelovou sponu a zatlačíme ji směrem dolů.

Návod na instalaci držáku jednotky MKJ v Opel Zafira B Návod na instalaci držáku jednotky MKJ v Opel Zafira B

Návod na instalaci držáku jednotky MKJ v Opel Zafira B

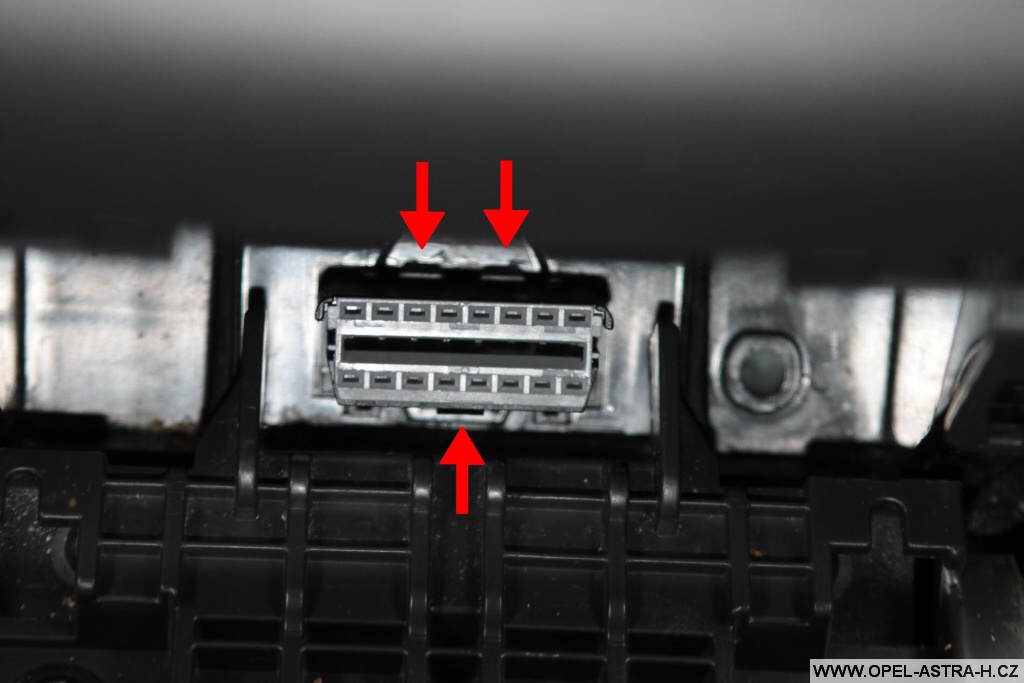

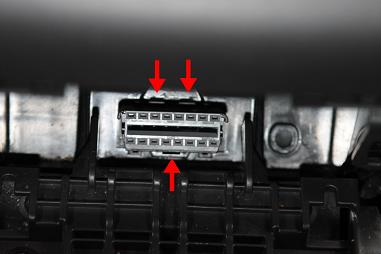

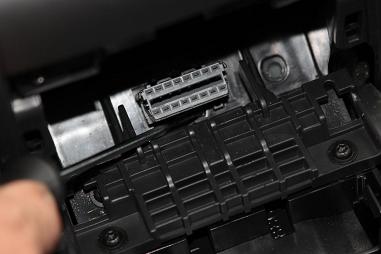

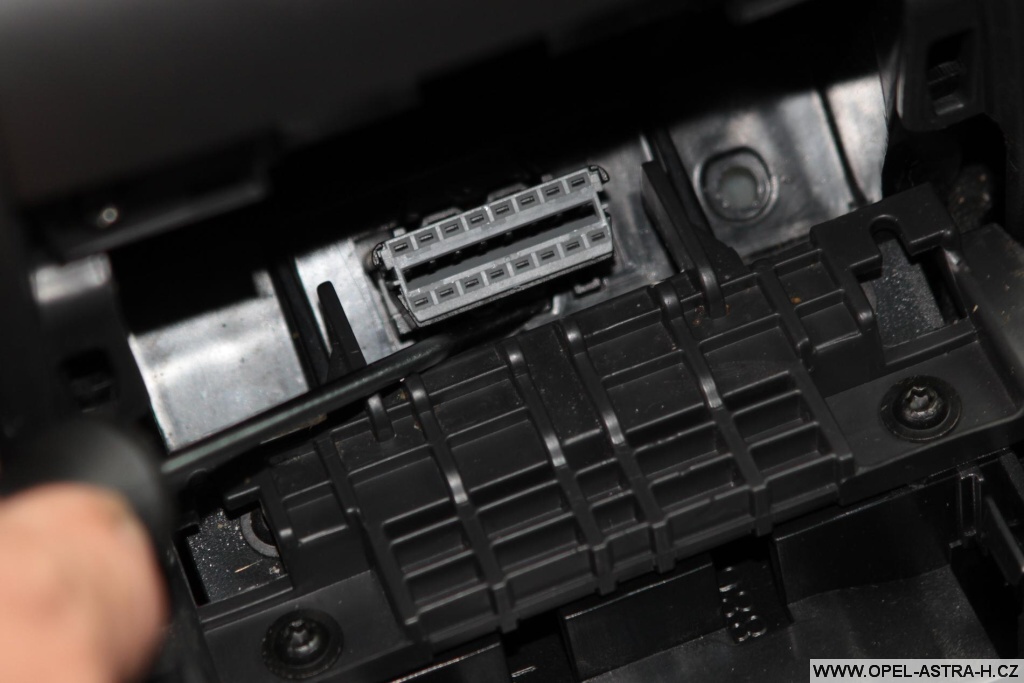

Obr. 15, 16 a 17 – OBD konektor drží v plastu tři výstupky na místech znázorněných šipkami. Pomocí plochého šroubováku nejdříve zmáčknutím odjistíme spodní (obr. 16) a zatlačíme na spodní odjištěné straně konektor dolů. Tím získáme lepší přístup na horní dva výstupky.

Návod na instalaci držáku jednotky MKJ v Opel Zafira B Návod na instalaci držáku jednotky MKJ v Opel Zafira B

Návod na instalaci držáku jednotky MKJ v Opel Zafira B

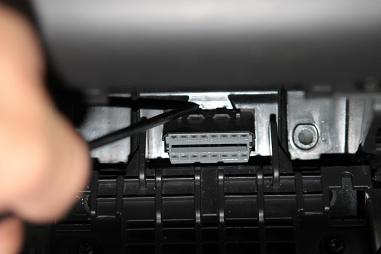

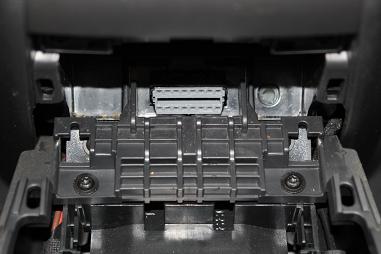

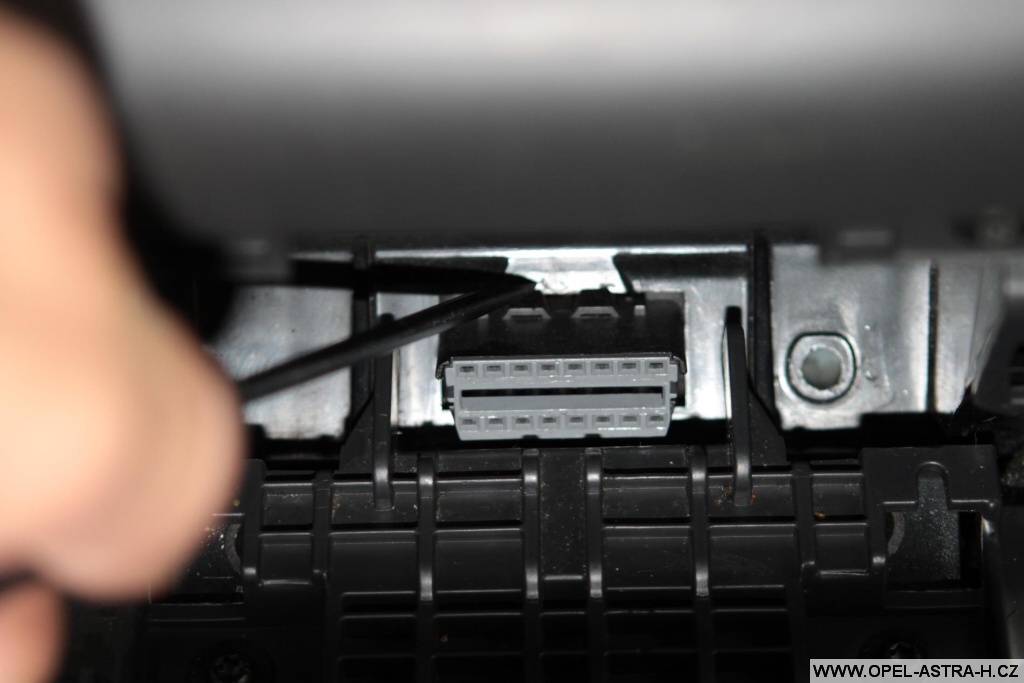

Obr. 18 a 19 – Oba horní výstupky stejným způsobem odjistíme a konektor zatlačíme směrem dolů.

Návod na instalaci držáku jednotky MKJ v Opel Zafira B Návod na instalaci držáku jednotky MKJ v Opel Zafira B

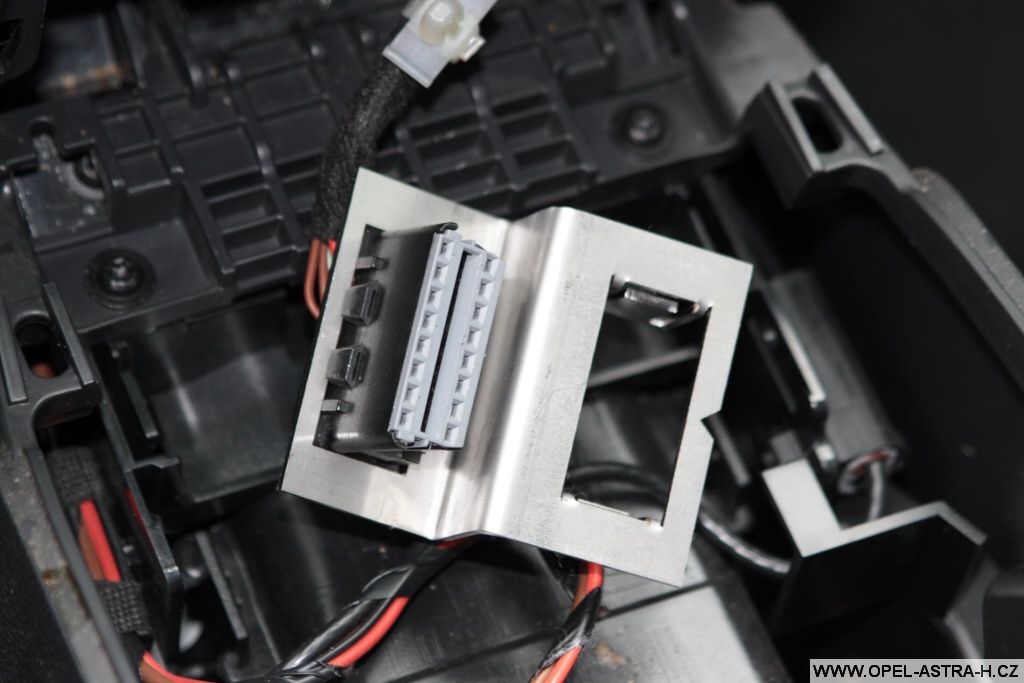

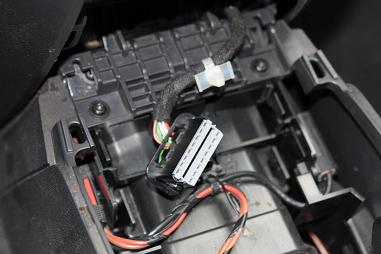

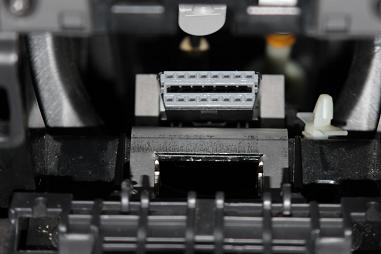

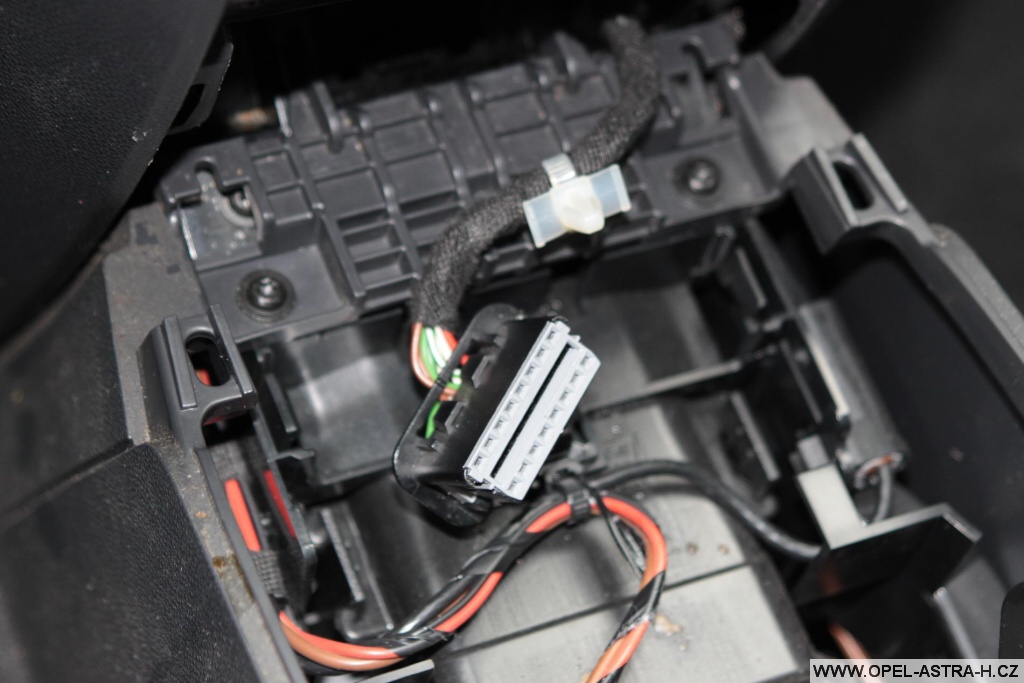

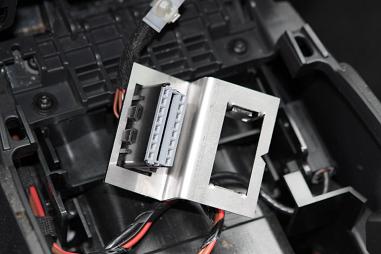

Obr. 20 a 21 – Konektor i s kabelem vytáhneme ven a nacvakneme jej do držáku.

Návod na instalaci držáku jednotky MKJ v Opel Zafira B Návod na instalaci držáku jednotky MKJ v Opel Zafira B

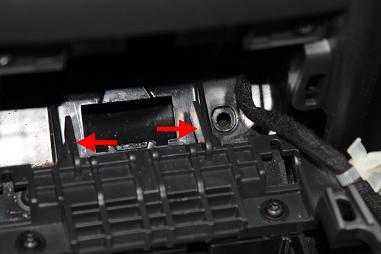

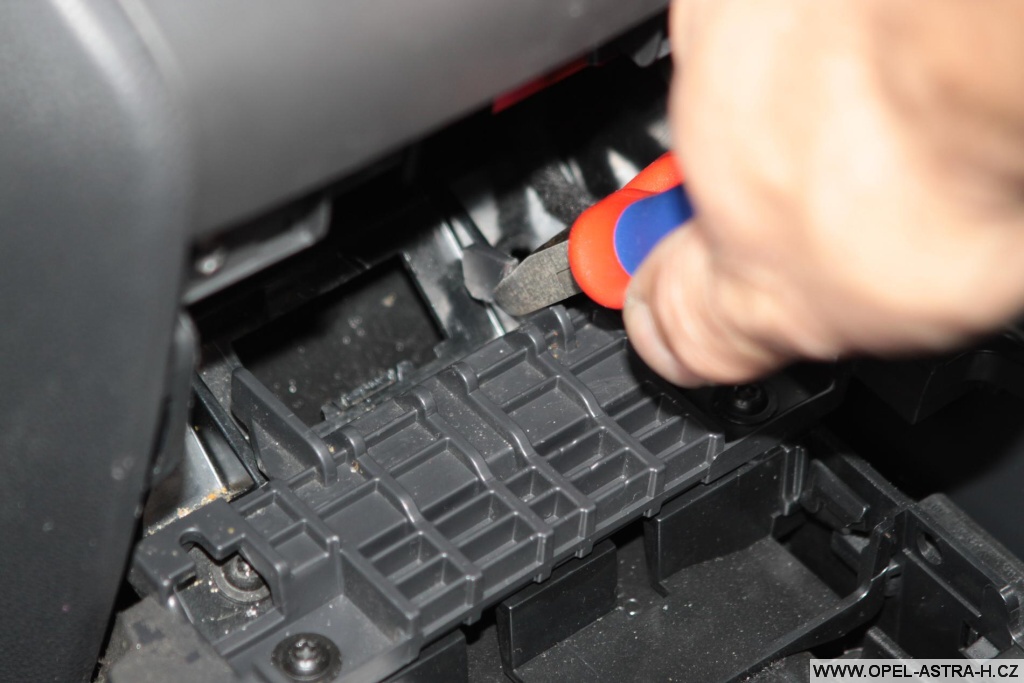

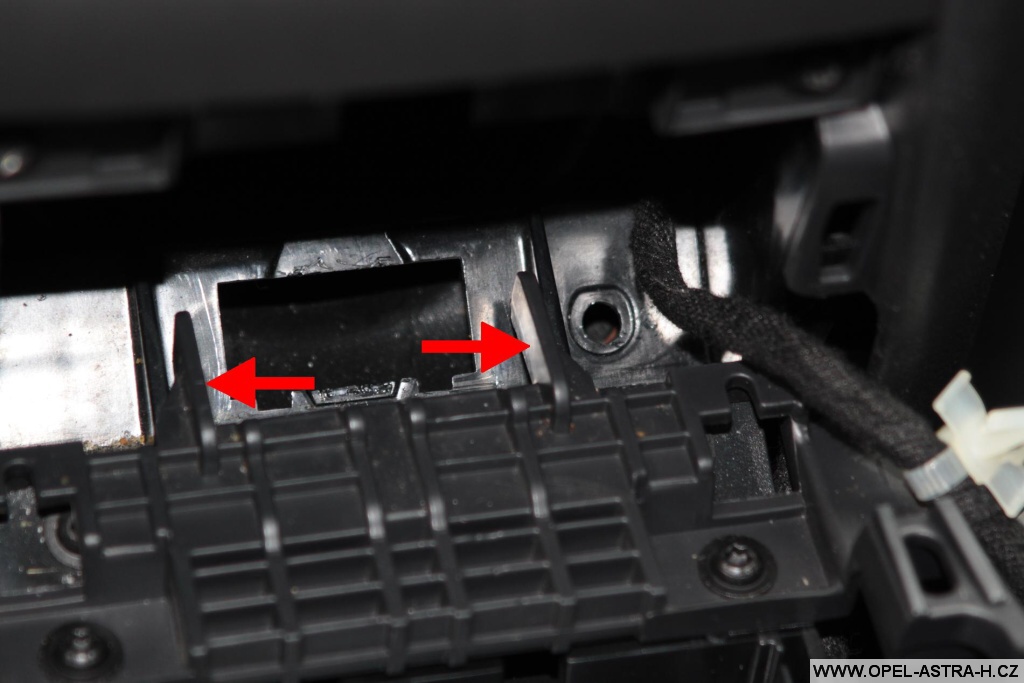

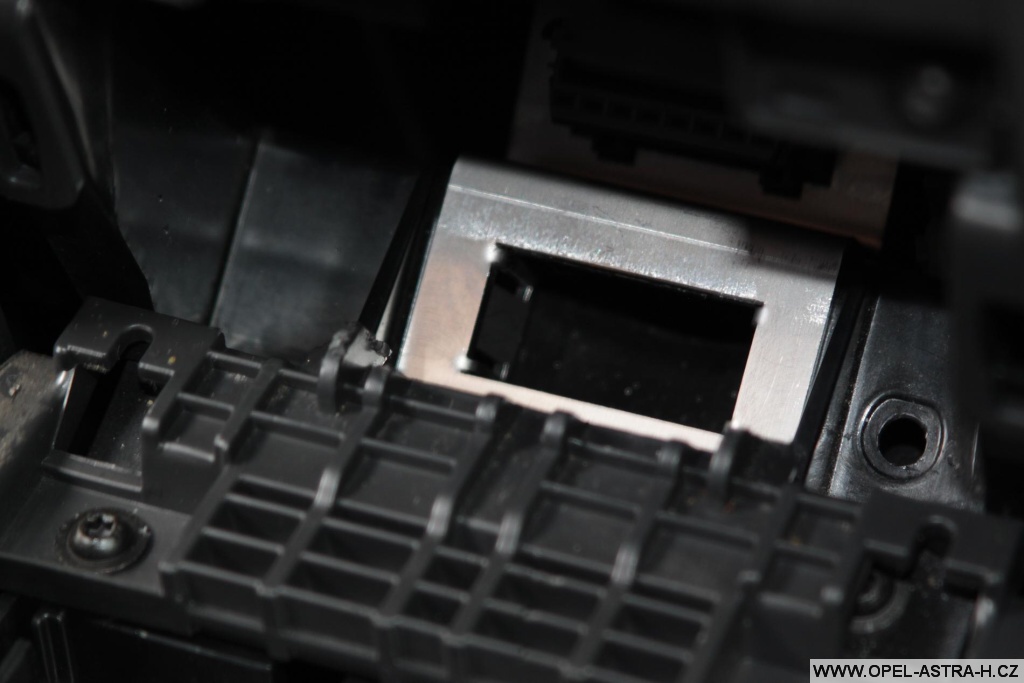

Obr. 22, 23, 24 a 25 – Aby bylo možné držák a jednotku nacvaknout na původní místo OBD konektoru, je zapotřebí odstranit dva plastové výčnělky znázorněné šipkami na obrázku 22. Nejdříve štípacími kleštěmi ucvakneme část obou plastů. Pak pomocí ostrého nože plast seřízneme stejně jako vidět na obrázku 25.

Návod na instalaci držáku jednotky MKJ v Opel Zafira B Návod na instalaci držáku jednotky MKJ v Opel Zafira B

Návod na instalaci držáku jednotky MKJ v Opel Zafira B Návod na instalaci držáku jednotky MKJ v Opel Zafira B

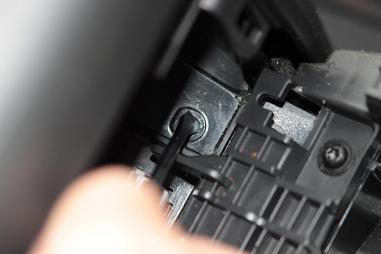

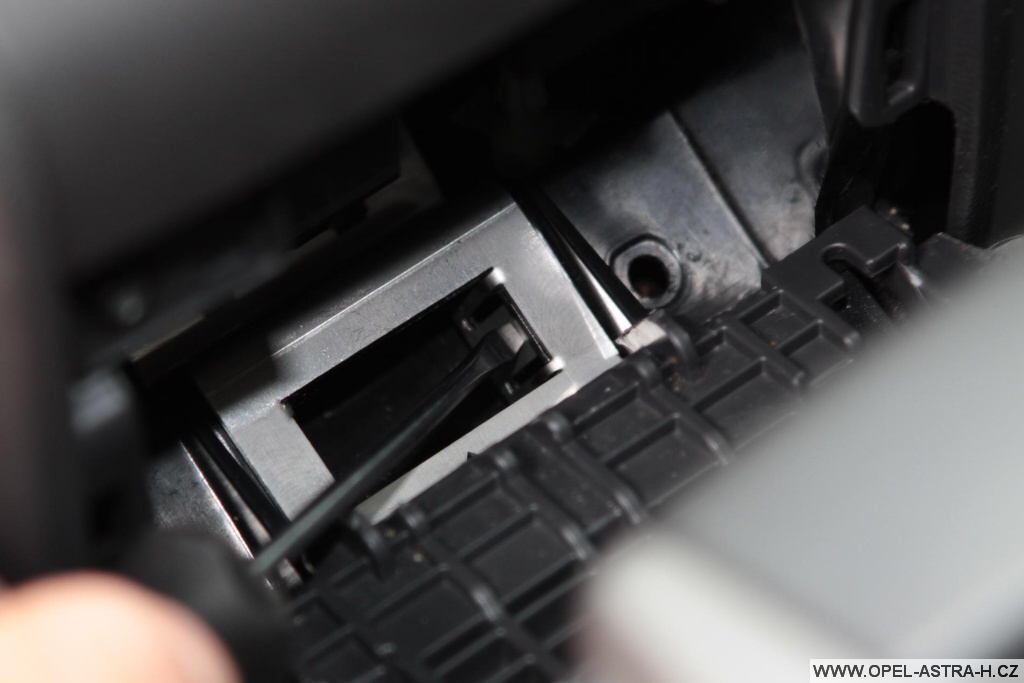

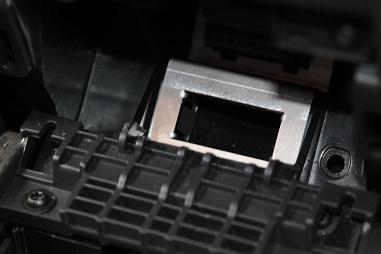

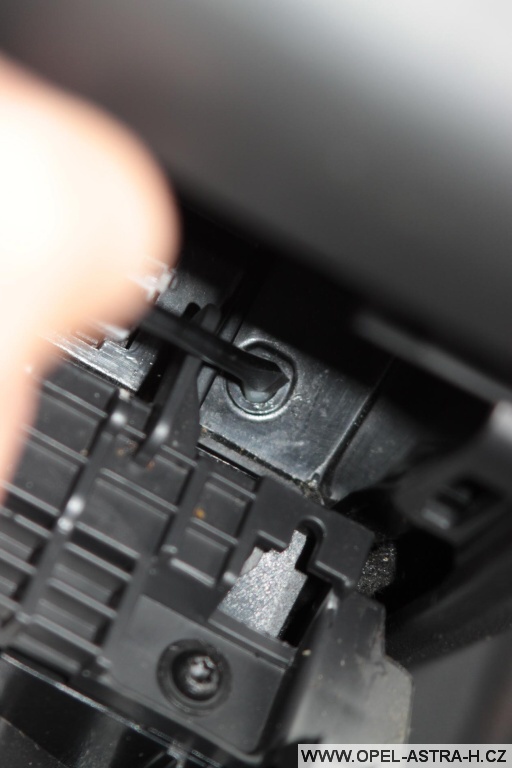

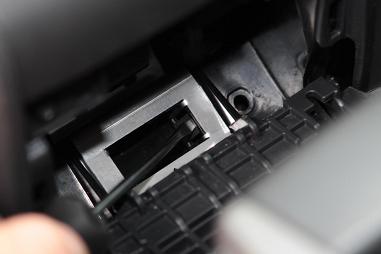

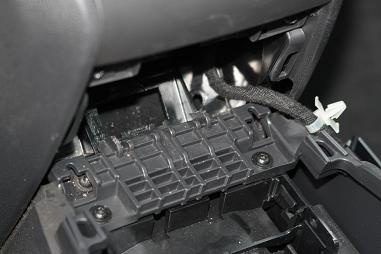

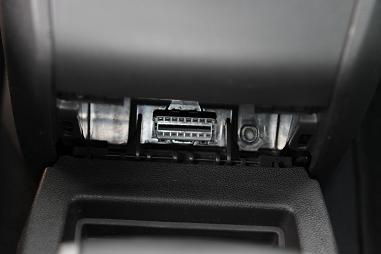

Obr. 26, 27 a 28. Do původního otvoru OBD konektoru nyní shora nasuneme držák. Pomocí plochého šroubováku zatlačíme blízko horní hrany rozevíracího zámku držáku tak, aby zůstal zapřen o plast pod držákem. To samé uděláme i na druhé straně. V tento moment by měl být držák v otvoru zajištěn proti vytažení.

Návod na instalaci držáku jednotky MKJ v Opel Zafira B Návod na instalaci držáku jednotky MKJ v Opel Zafira B

Návod na instalaci držáku jednotky MKJ v Opel Zafira B

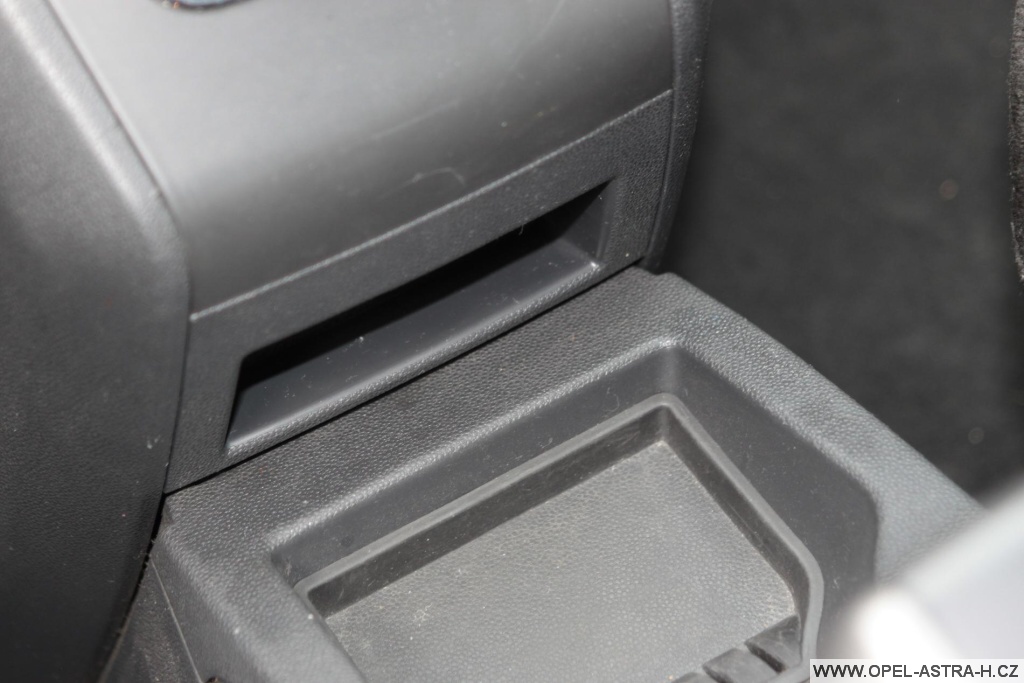

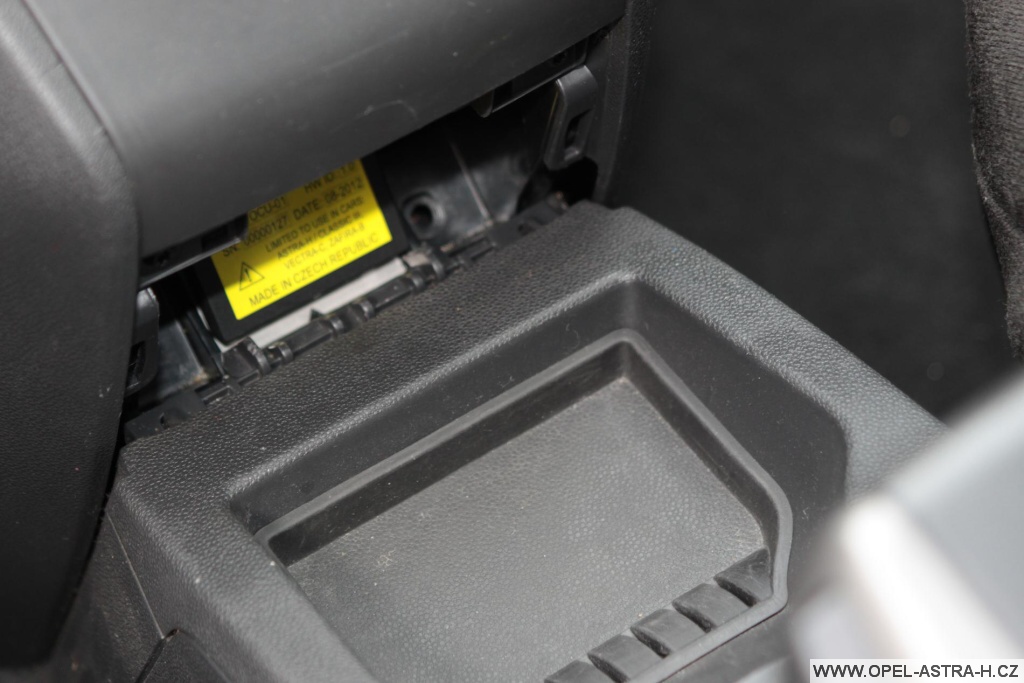

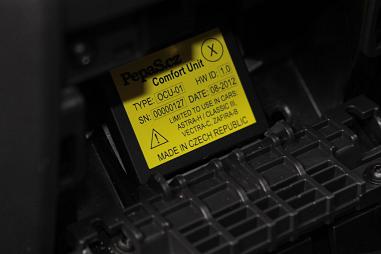

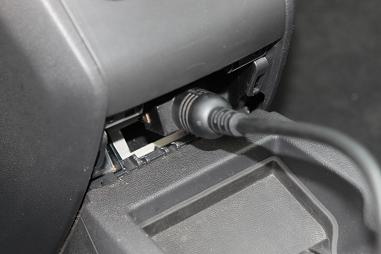

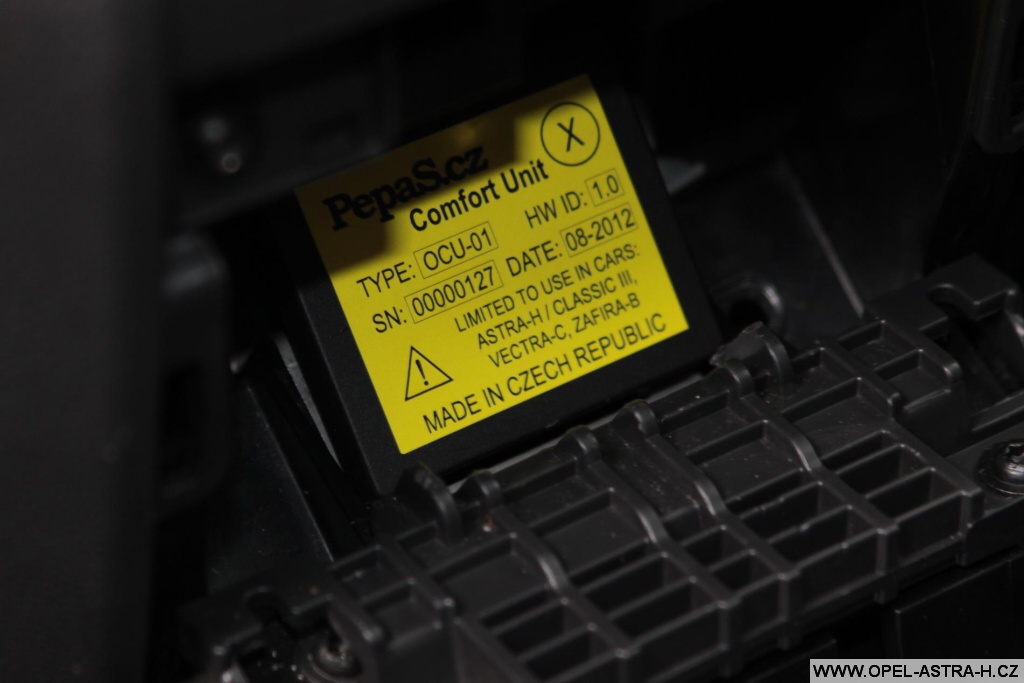

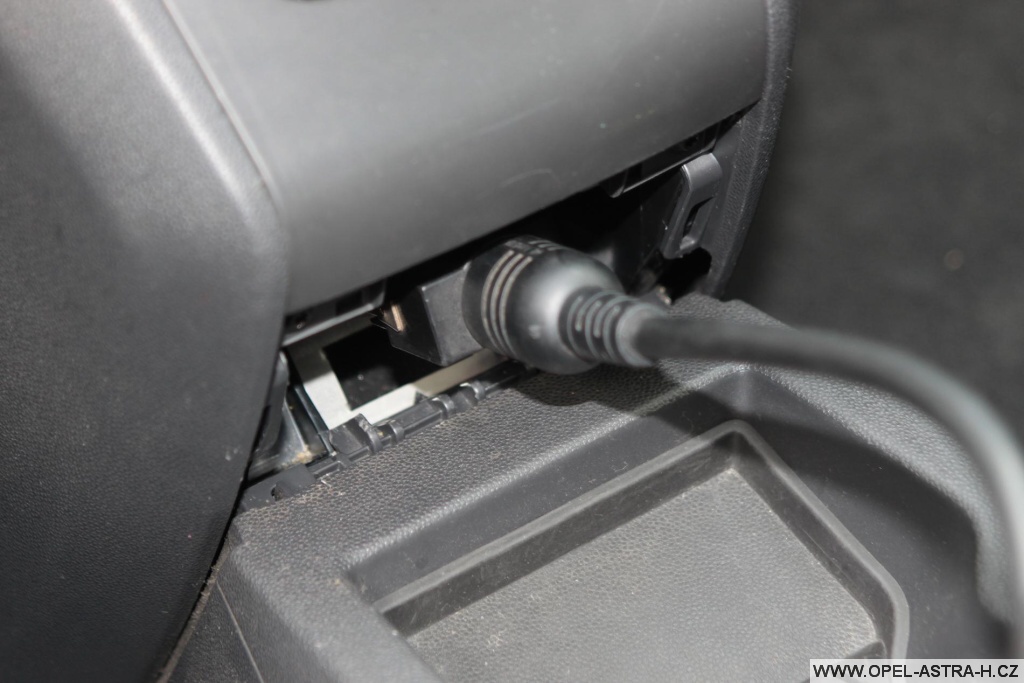

Obr. 29, 30, 31 a 32 – Vyzkoušíme zasunout do konektoru OBD jednotku MKJ (popř. diagnostický kabel) a přesvěčíme se, že ji lze dostatečně zasunout a je plně funkčí. Na závěr se ještě přesvědčíme, že lana řazení volně chodí a že držák nepřekáží v jejich dráze. Pak můžeme nasadit zpět krytku (popř. popelník).

Návod na instalaci držáku jednotky MKJ v Opel Zafira B Návod na instalaci držáku jednotky MKJ v Opel Zafira B

Návod na instalaci držáku jednotky MKJ v Opel Zafira B Návod na instalaci držáku jednotky MKJ v Opel Zafira B

Pokud má někdo dotazy ohledně instalace držáku, může mi je napsat zde ve vlákně, popř. zkusit mne kontaktovat pomocí odkazů v mém podpisu.
