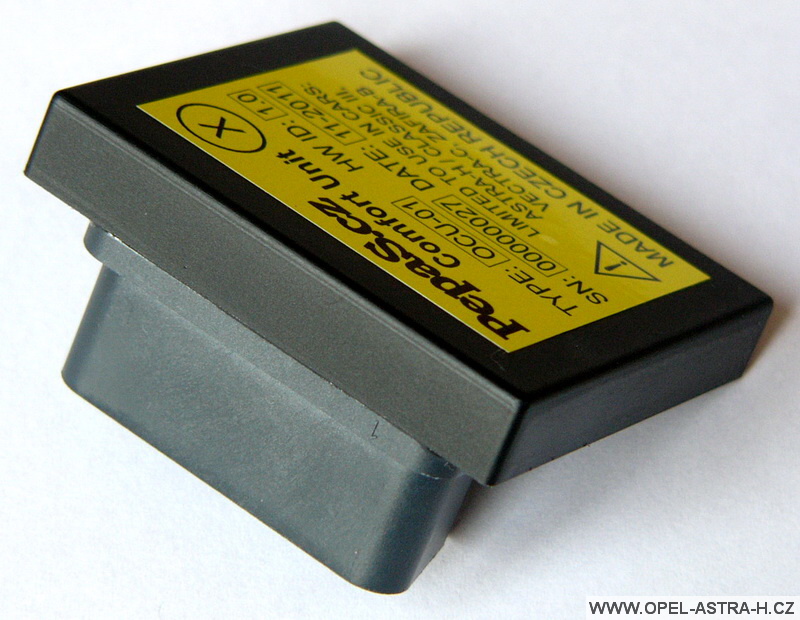

Modul Komfortní Jednotky – montáž do Zafiry by Mach00

Druhý fotonávod na montáž MKJ dodal mach00, díky pane kolego.

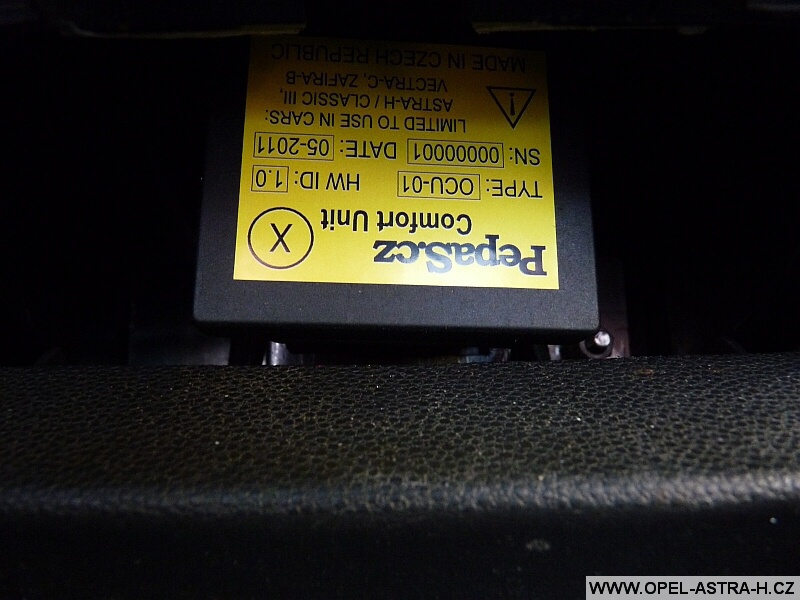

Pro zájemce o umístění MKJ v Zafiře posílám foto, jak to mám vyřešené ve svém autě.

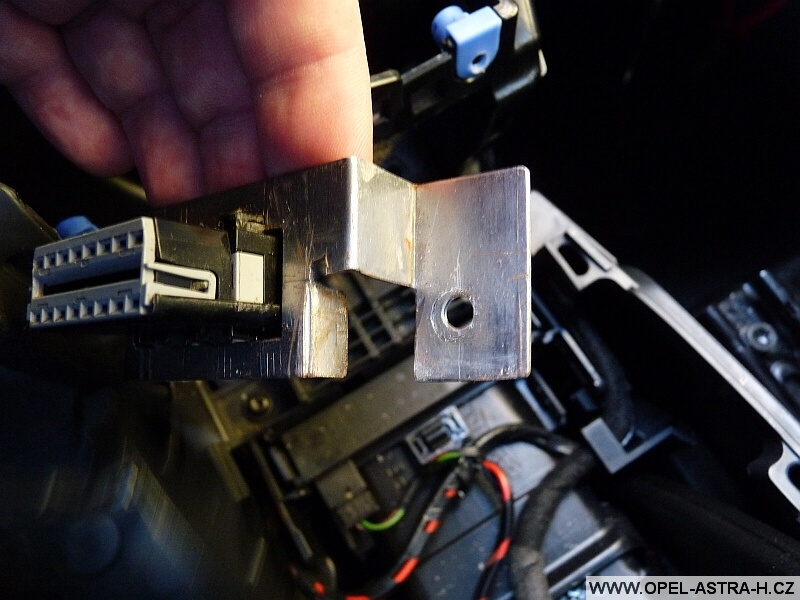

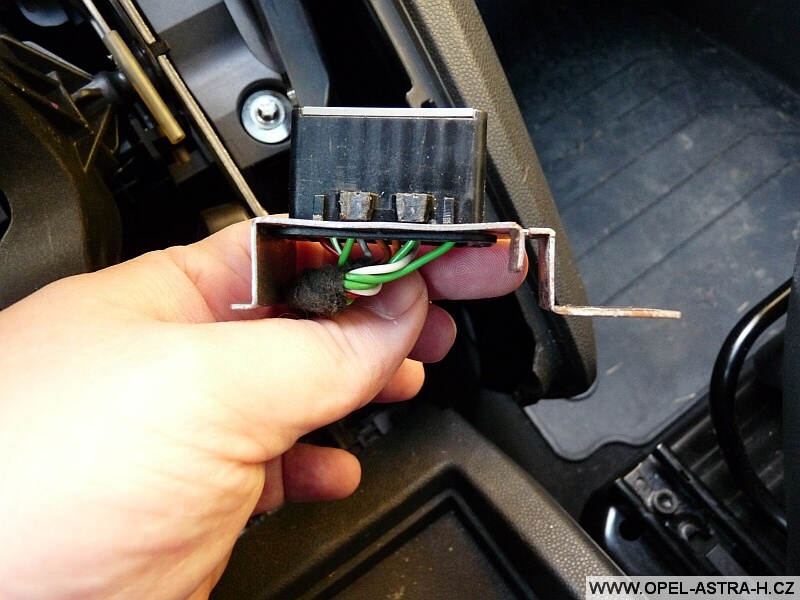

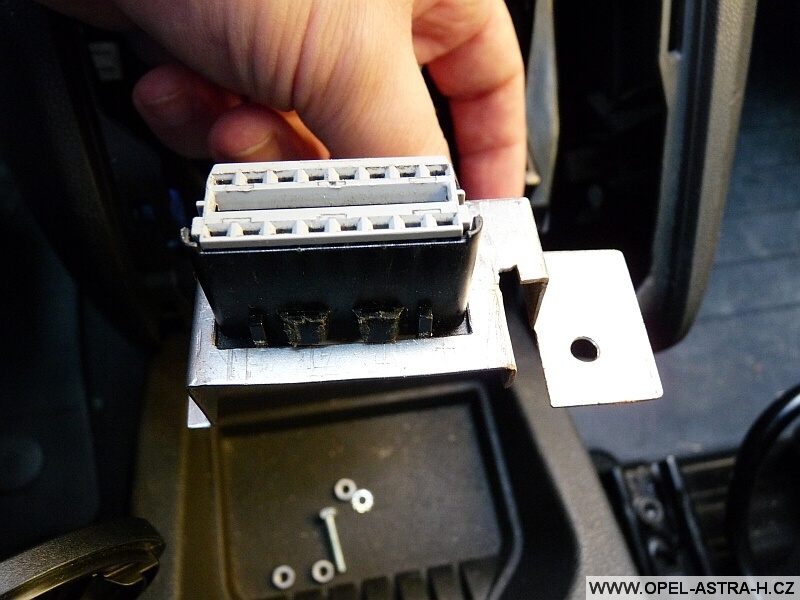

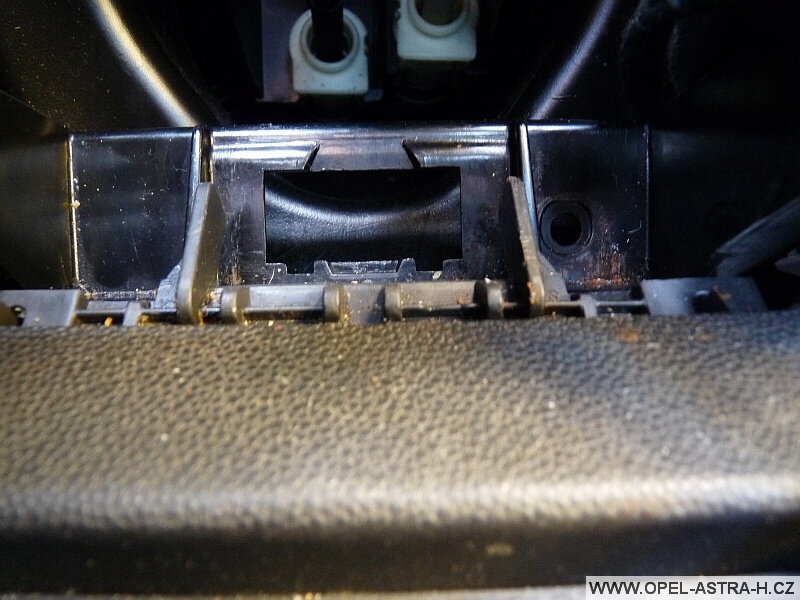

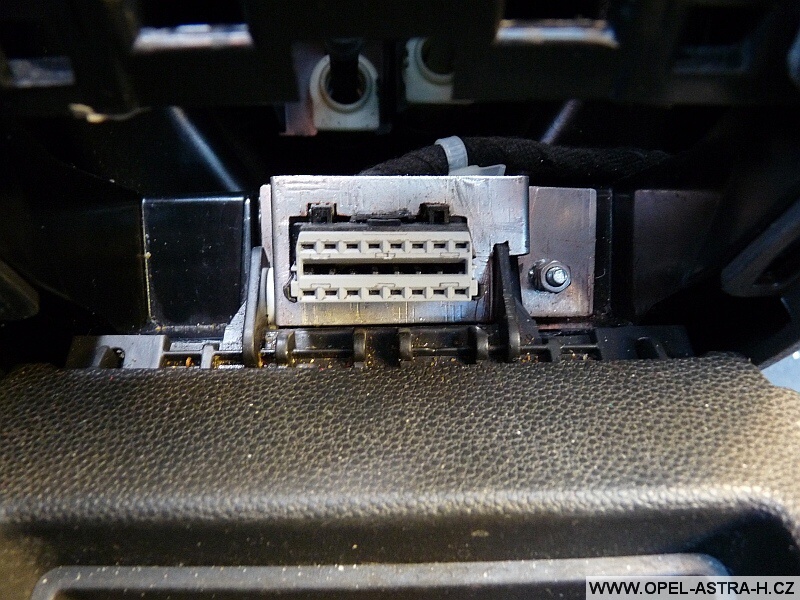

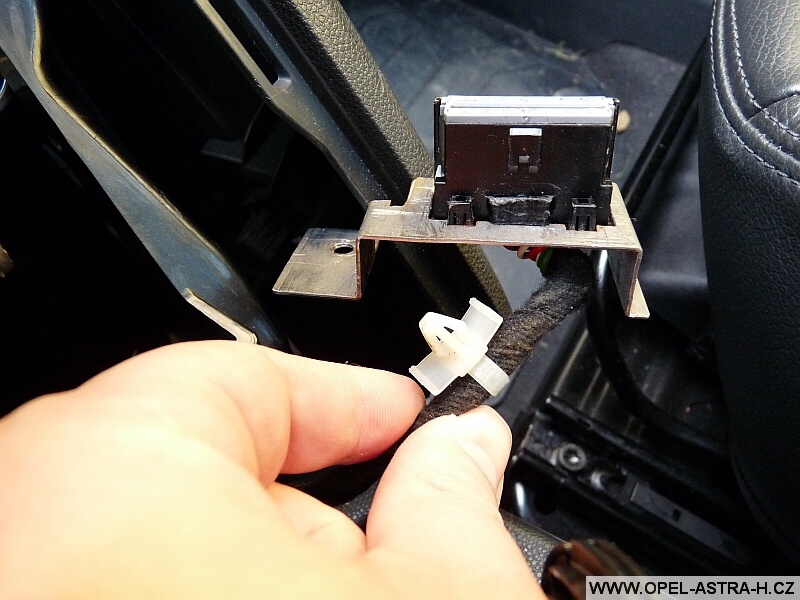

Diagnostický konektor je z původního uchycení (viz obr. 1) připevněn do konzolky, kde je otočen o 180° (obr.2). Konzolka je cca 17 mm vysoká, je umístěna nad původním otvorem a připevněna je šroubkem do díry, ve kterém byla původně kabelová příchytka pro svazek kabelů k diagnostické zásuvce.

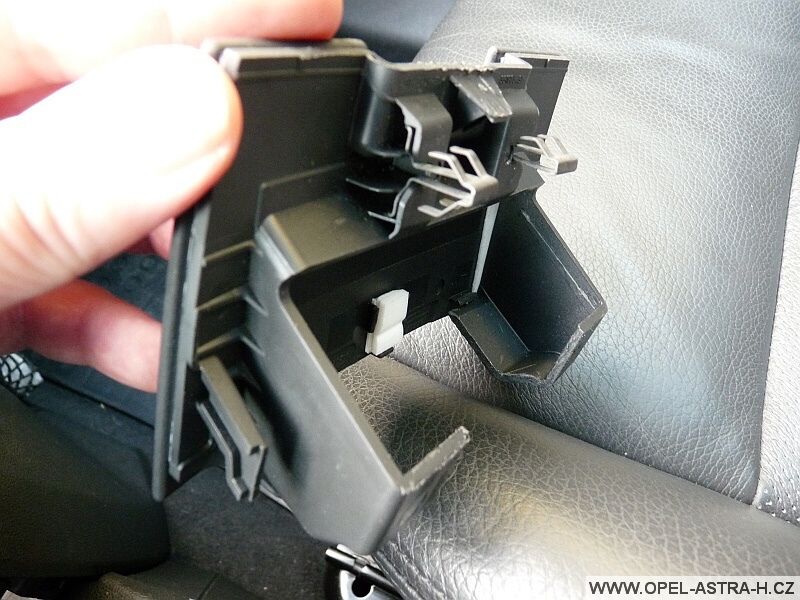

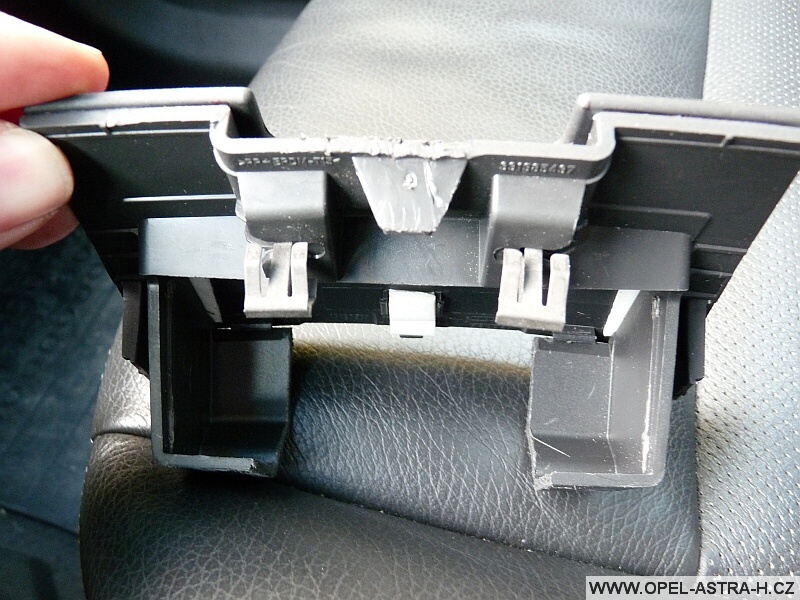

Zakrytí je řešeno upravením (zaříznutím) rámečku původního popelníku s nalepeným krytem popelníku (obr. 8 a 9). Postup sundavání krytu pro přístup k diagnostické zástrčce je stejný jako v případě popelníku.

MKJ - Modul komfortní jednotky

MKJ - Modul komfortní jednotky

MKJ - Modul komfortní jednotky

MKJ - Modul komfortní jednotky

MKJ - Modul komfortní jednotky

MKJ - Modul komfortní jednotky

MKJ - Modul komfortní jednotky

MKJ - Modul komfortní jednotky

MKJ - Modul komfortní jednotky

MKJ - Modul komfortní jednotky

Nová uživatelská příručka popisující funkce MKJ s FW verze 1.2 / 08.03.2012 – PDF

Diskuse k tématu ZDE
