GID – Grafický info display

Jelikož jej mám ve své astře a pár lidí se mě už ptalo jaké to všechno má funkce tak jsem vám jej dnes nafotil.

V autě mám radio CD30MP3 proto tam nemám volby pro navigaci atd. kterou umí až modely CD70 a DVD90.

Je možné mít GID i třířádkový (od r.2007), kde se ještě zobrazuje i průměrná spotřeba na hlavní obrazovce kromě  dojezdu a aktuální spotřeby.

GID - Grafický info displej

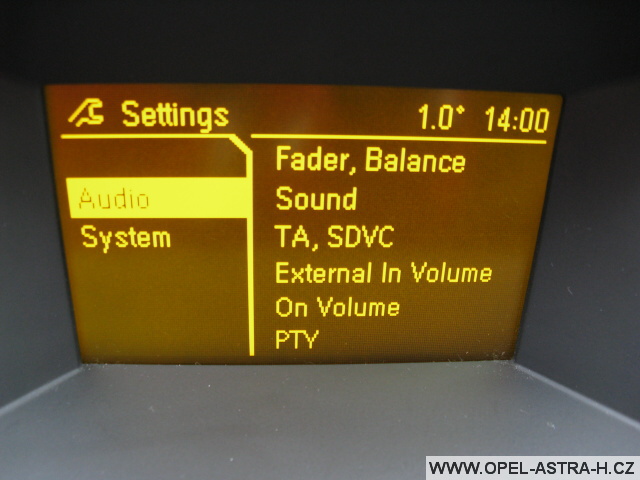

Nastavení audia

GID - Grafický info displej

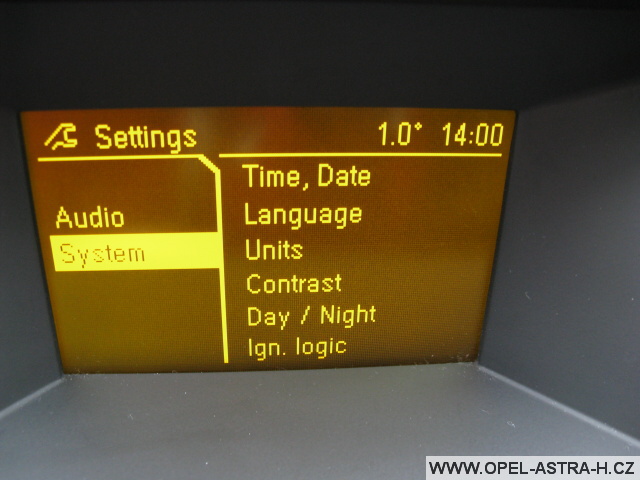

Nastavení systému, datum a čas si např. po odpojení baterky a vynulování radio nastaví zpět dle jakékoliv stanice která vysílá RDS.

Na této obrazovce lze ještě nastavit jazyk, pro většinu háček to je němčina ale dle mě je rozhodně lepší přepnutí na angličtinu.

Kdo máte zájem o češtinu do vaší astry H, případně astry G není nic jednoduššího než kliknout zde a tam už se dozvíte vše – www.pepas.cz

GID - Grafický info displej

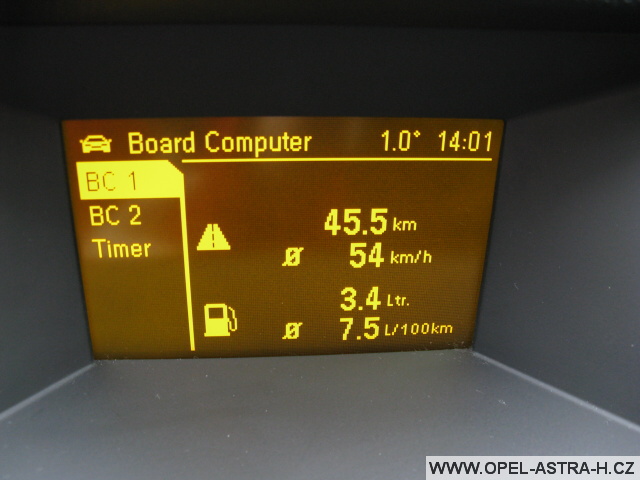

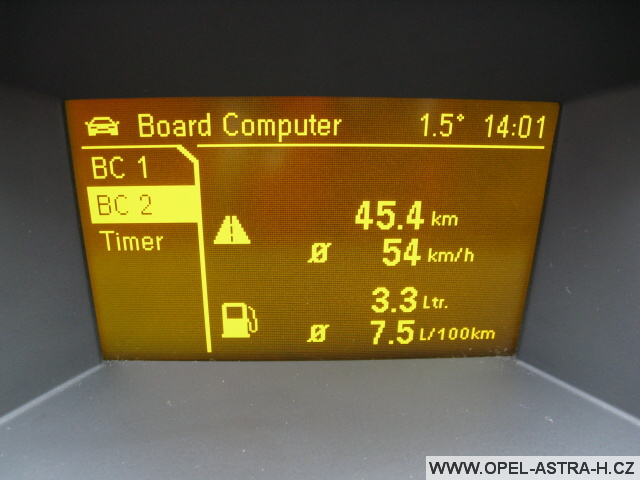

Menu palubního PC obsahuje 2 obrazovky, je možné je nulovat nezávisle na sobě, např. BC2 vynuluji až přezuji na letní a BC1 budu nulovat častěji když pojedu např na dovolenou abych měl přehled kolik km jsem ujel s jakou spotřebou atd.

GID - Grafický info displej

GID - Grafický info displej

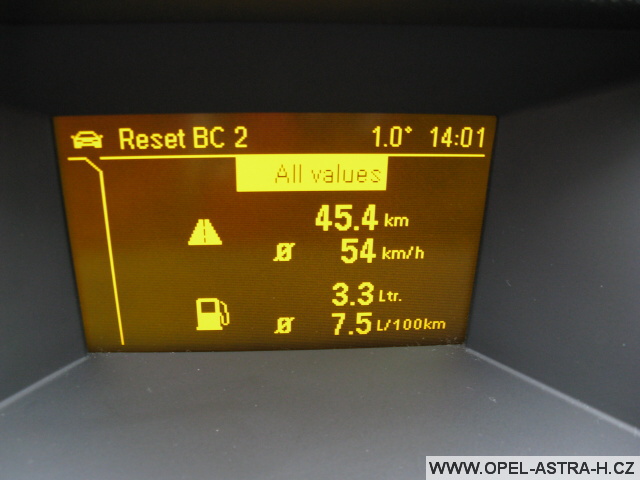

Hodnoty se dají vymazat stisknutím levého otočného tlačítka na volantu případně přímo na radiu šipkou doprava.

GID - Grafický info displej

Testovací režim BC

Inicializovat testovací režim BC na grafickém displeji (GID), když držíme tlačítko Settings tak dlouho než pípne (cca 4 sec.)
Pak si listujete na palubním počítači (tlačítkem „BC“). Vysvětlení některých parametrů níže:

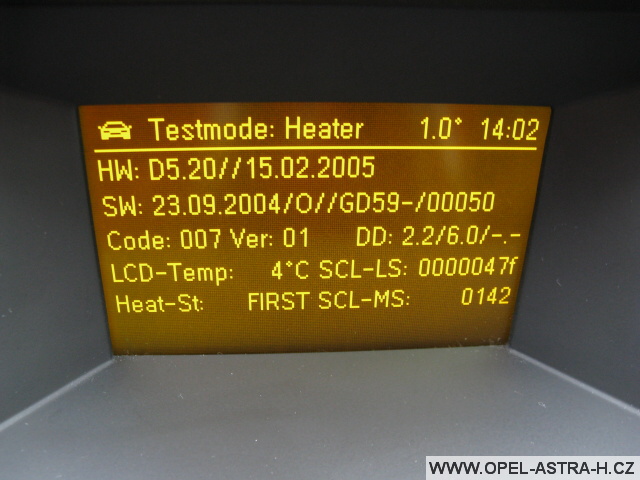

Ohřívač (Obrazovka 1)

GID - Grafický info displej

HW,SW – datum instalace firmware verze …
LCD-Temp– temp. maticový display (není jasné, proč?)

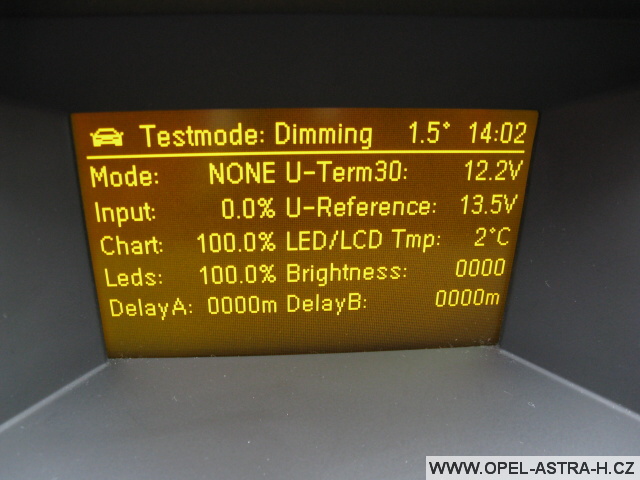

Stmívání (obrazovka 2)

GID - Grafický info displej

U-Temp30 – voltmetr
U-Reference – doporučené napětí (konstantní)
LED / LCD Tmp – temp.matice zobrazení
Brightness (Jas) – Snad jasu displeje
Input (vstup) – zatížení U procentem (pokud se velikost a jiné, kde jsem zatížení 89%)
Chart (graf) – To závisí na úrovni osvětlení přístrojů
Leds (Led diody) – To závisí na úrovni osvětlení přístrojů

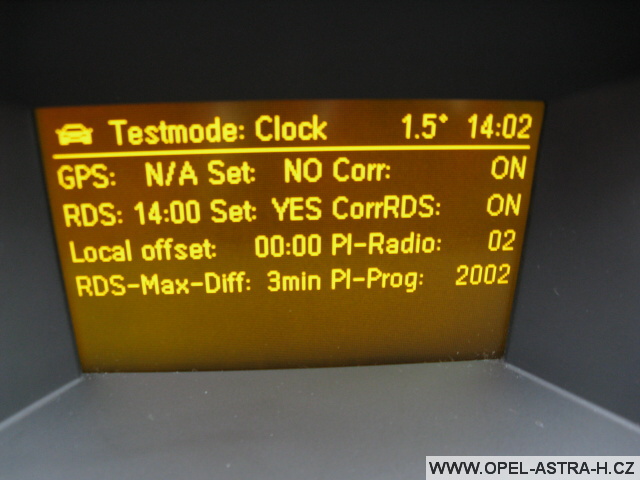

Hodiny (obrazovka 3)

GID - Grafický info displej

GPS – Navigace
RDS – Nastavte hodiny rádiových signálů z rozhlasové stanice
RDS/Set (nastavení) – Zahrnut RDS
Local Offset – Časové pásmo (místního času rozdíl)
RDS-Max-Diff – Maximální rozdíl hodin Cd přehrávače, a času na RDS
PI-Radio – ID stanice k ověření času

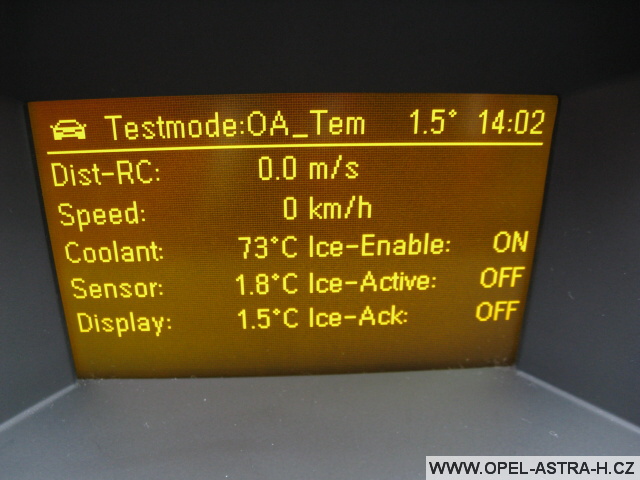

OA_Tem (obrazovka 4)

GID - Grafický info displej

Dist-RC – zrychlení v m / s
Speed – rychlost v km / h
Coolant – teplota chladící kapaliny
Sensor – čidla teploty vzduchu (umístěné v přední části radiátoru)
Display – korigovaná teplota (proto, že senzor je umístěn v blízkosti motoru)
Ice-Enable – informace o stavu na „Ice“
Ice-Aktive – označení, pokud je teplota nižší než 3 ° C polohy ON, OFF
Ice-Act – indikace stavu upozornit řidiče „Ice“ (pokud je Ice-Aktive na telefonu. varování, po potvrzení, Ice-akt jde do stavu ON)

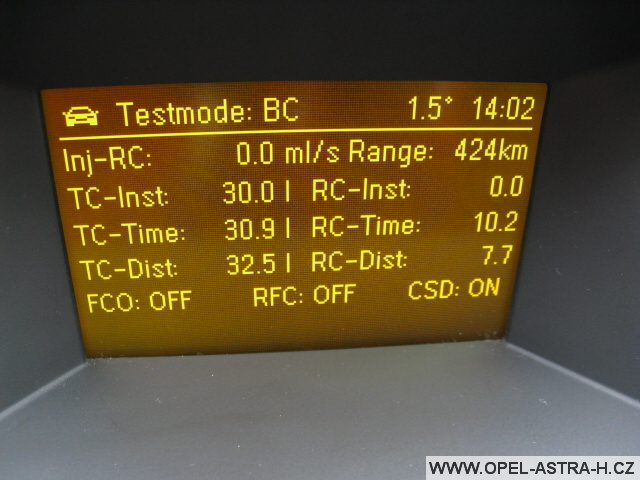

BC (Obrazovka 5)

GID - Grafický info displej

Inj-RC – Palivo ml / sec
Range – dojezd
TC-Inst – běžného paliva
TC-Time – průměr čidla TC-Inst nějakou dobu (1 min)
TC-Dist – skutečné množství paliva v nádrži
RC … – Průměrná spotřeba paliva (stejný jako kumulovanými přes BC „BC1“)

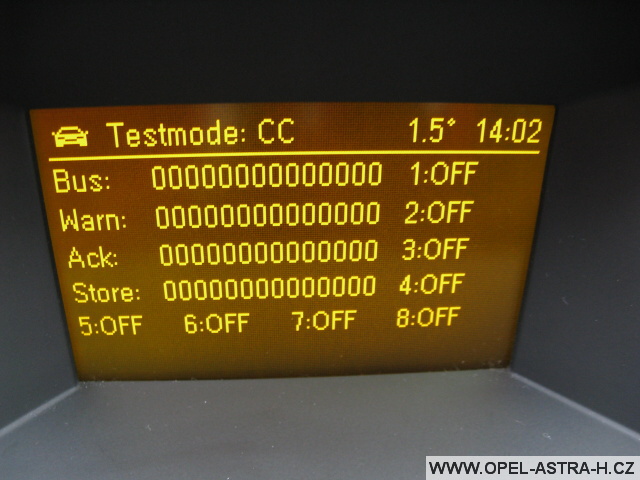

CC (Obrazovka 6)

GID - Grafický info displej

Hodnoty jednotlivých čidel (stisknutí brzdového pedálu a spojka pro příklad)
